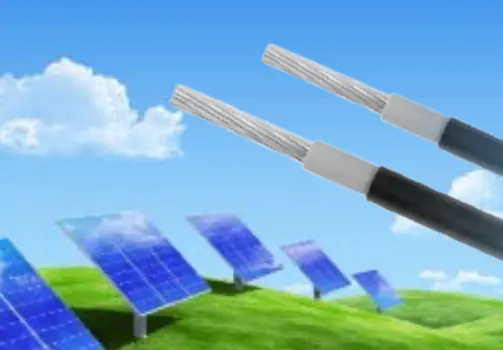

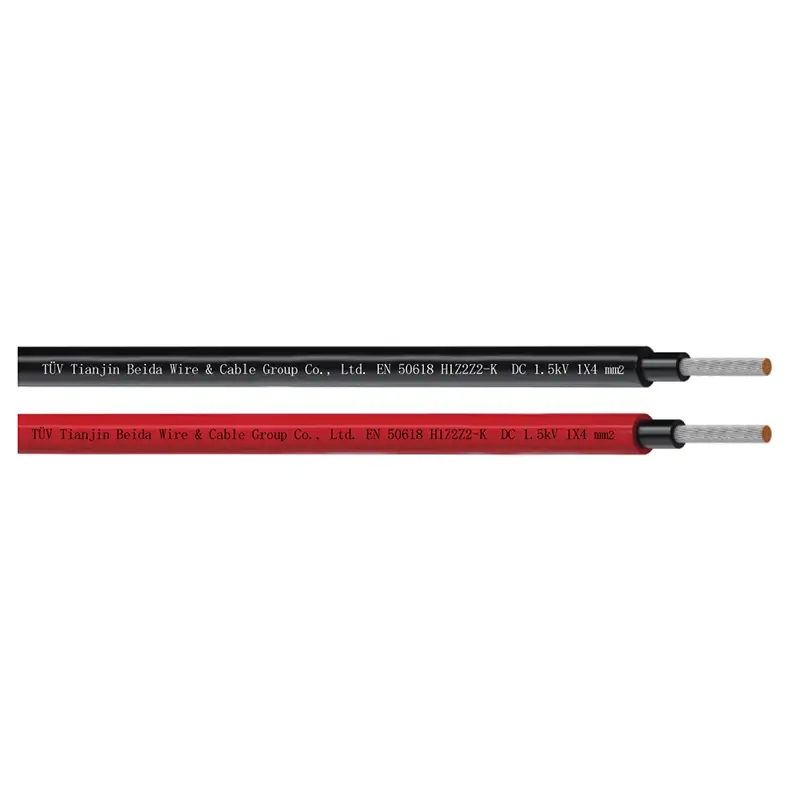

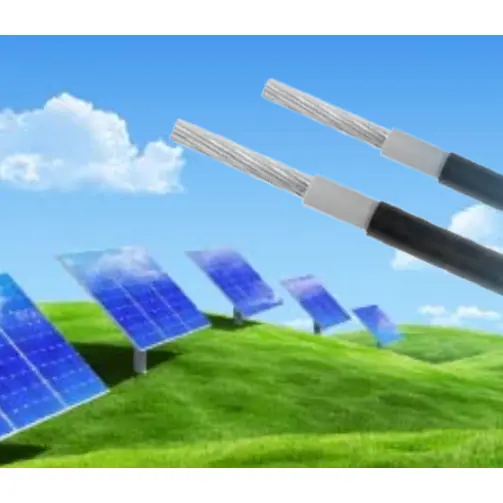

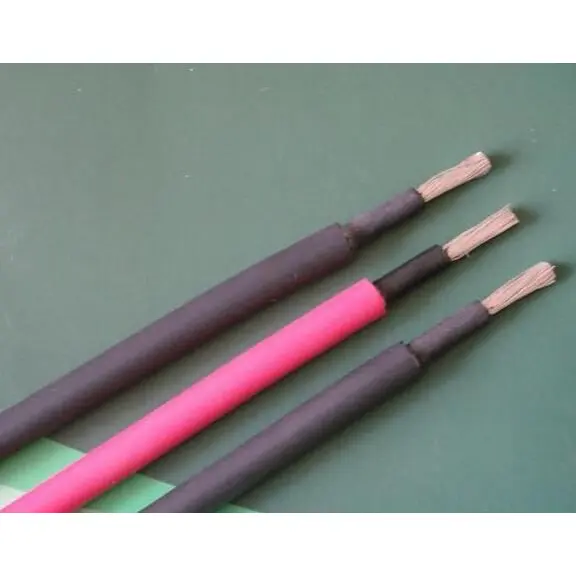

TUV Sertifikalı Fotovoltaik Kablo

Tianjin Beida, a professional manufacturer and supplier of TUV-Certified Photovoltaic Cable, has been deeply involved in the cable industry for decades. With a complete R&D and production system and stringent quality control, it provides reliable energy transmission solutions for photovoltaic power generation systems. Its photovoltaic cables are specifically designed for connecting photovoltaic modules inside and outside buildings, and are better suited for complex scenarios with high mechanical performance requirements and harsh climatic conditions, balancing stability and durability to help photovoltaic systems operate efficiently.

Talep Gönder

Ürün Açıklaması

Beida TUV Sertifikalı Fotovoltaik Kablo, dış çevresel zorlukların üstesinden gelir. Yüksek saflıkta kalay kaplı oksijensiz bakır ve özel bir büküm işlemi kullanan bu ürün, düşük direnç ve mükemmel sünekliğe sahiptir ve güç aktarımındaki dengesizliği ve akım dalgalanmalarını etkili bir şekilde azaltır. Yalıtım ve kılıf, IEC 62930 ve EN 50618 gibi uluslararası standartlara uygun, ışınlanmış çapraz bağlı politetrafloroetilenden (PTFE) yapılmıştır. -40°C ila 120°C arasındaki aşırı sıcaklık farklılıklarına dayanabilir ve aynı zamanda yüksek sıcaklıklara, hasara ve asit ve alkali korozyonuna karşı güçlü bir direnç gösterir. Lambanın eskime testlerinden sonra gerilme mukavemeti koruma oranı standartları karşılayarak çöllerde, yüksek ve alçak gerilim alanlarında ve kıyı bölgelerinde sıkı iklim izlemelerine dayanabilmesini sağlar.

Yüksek mekanik performans taleplerini karşılamak için kablolar, çift katmanlı yalıtım ve koruyucu yapı tasarımına sahiptir; bazı modeller çelik bant zırhıyla donatılmıştır. Basınca ve darbeye karşı olağanüstü direnç göstererek doğrudan gömme, baş üstü montaj ve boru tesisatı gibi çeşitli döşeme yöntemlerine uygun hale getirerek inşaat hasarlarını ve kemirgen istilasını etkili bir şekilde önlerler. Tüm ürünler, ilgili güvenlik standartlarını karşılayan alev geciktirici testlerden geçmiştir. Düşük duman ve halojensiz yanma üreterek yangının yayılmasını etkili bir şekilde önler ve fotovoltaik sistemler için sağlam bir güvenlik bariyeri sağlar.

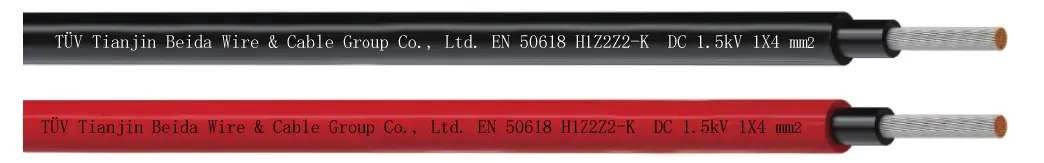

Tuv Certified Photovoltaic Cable

Standart ve Onay

● EN 50618 (H1Z2Z2-K) ;

● 2PfG 1169/08.2007'ye göre PV-1F

Kablo İnşaatı

● İletken: DIN VDE 0295 ve IEC 60228 Sınıf 5'e göre çok telli kalaylı bakır iletken

● İzolasyon: Elektron ışınıyla çapraz bağlı, halojensiz ve alev geciktiricili bileşik, Siyah

● Kılıf: Elektron ışınıyla çapraz bağlı, LSZH ve alev geciktirici bileşik, Siyah ve Kırmızı.

Teknik Özellikler

● Nominal Gerilim Uo/U: 1/1 kV AC; 1,5/1,5 kV DC; İzin Verilen Maksimum DC Gerilim: 1,8 kV DC (iletken/iletken, topraklanmamış sistem, devre yük altında değil.

●Ortam Sıcaklığı:-40°C~+90°C

●İletkende Maksimum Sıcaklık:120°C(20000 saat)IEC/EN 60216-1'e göre, Kısa Devre Sıcaklığı:250°C/5 sn

●Termal Dayanıklılık Testi: EN60216-2'ye göre (sıcaklık indeksi+120°C)

●Nem-Isı Dayanımı:EN 50618 Tablo 2'ye göre %85 nem ile (EN 60068-2-78'e göre test)

●Minimum Bükülme Yarıçapı: 4XOD (sabit), 5XOD (esneme)

●Yalıtım ve Ceketin Çekme Mukavemeti ve Uzaması: EN 50618 ve 2PfG 1169 gereksinimlerini karşılar

● Tahmini Kullanım Süresi: 25 yıl

● Ovallik:≤%15

● EN50265-2-1,IEC 60332-1'e göre Yangın Performansı, EN 61034-2'ye göre düşük duman emisyonu (Işık Geçirgenliği ≥%60), EN 50525-1, Ek B'ye göre Halojensiz.

”EN 50267-2-2,IEC 60754-2'ye göre gazların düşük aşındırıcılığı

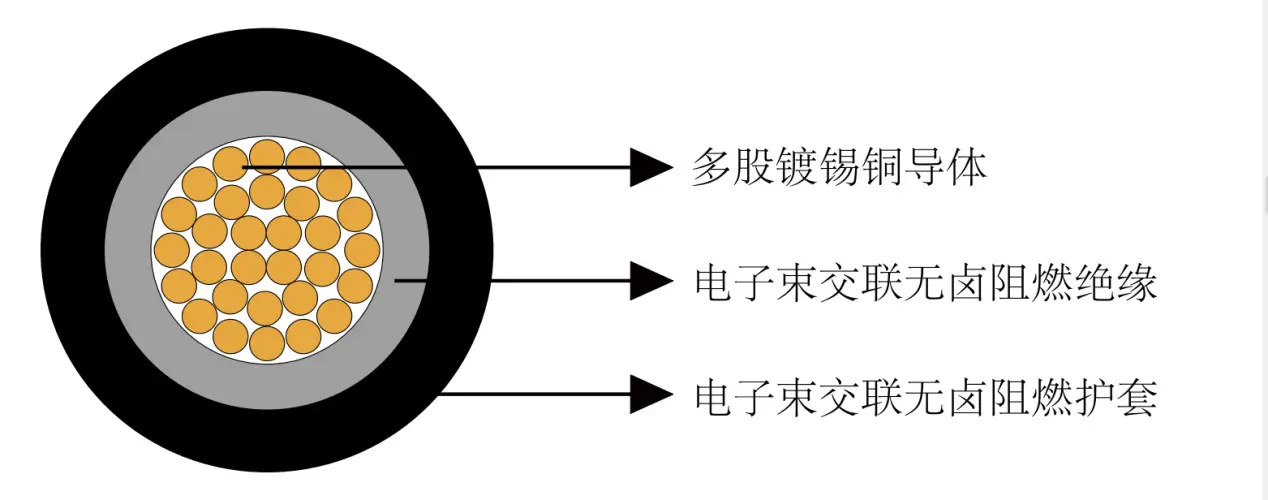

Yapı Çizimi

Tuv Certified Photovoltaic Cable

Kablo Parametresi

6.1 PV1-F (2Pfg 1169/08.2007)

PV1-F 2Pfg 1169/08.2007
Çekirdek Sayısı X Nominal Kesit	Büküm Sayısı	Nominal İletken Çapı	Nominal Yalıtım Kalınlığı	Nominal Kılıf Kalınlığı	Nominal Genel Çap	Nominal Ağırlık
No.X mm2	n/mm	mm	mm	mm	mm	kg/km
1×2,5	48/0,24	1.91	0.7	0.67	4.7	41.8
1×4	55/0,285	2.44	0.7	0.67	5.2	57.3
1×6	84/0,285	3.01	0.7	0.67	5.8	77.5
1×10	73/0,40	4.54	0.7	0.8	7.5	127.1

6.2 H1Z2Z2-K (EN 50618)

H1Z2Z2-K EN 50618
Çekirdek Sayısı X Nominal Kesit	Büküm Sayısı	Nominal İletken Çapı	Nominal Yalıtım Kalınlığı	Nominal Kılıf Kalınlığı	Nominal Genel Çap	Nominal Ağırlık
n X mm²	n/mm	mm	mm	mm	mm	kg/km
1×2,5	48/0,24	1.91	0.7	0.8	4.9	44.8
1×4	55/0,285	2.44	0.7	0.8	5.4	60.6
1×6	84/0,285	3.01	0.7	0.8	6	81.2
1×10	73/0,40	4.54	0.7	0.8	7.5	127.1

20°C'de iletken direnci ve akım taşıma kapasitesi

Enine kesit	20°C'de Maksimum İletken Direnci	20°C'de Maksimum Yalıtım Direnci	90°C'de Maksimum Yalıtım Direnci	Akım Taşıma Kapasitesi
Enine kesit	20°C'de Maksimum İletken Direnci	20°C'de Maksimum Yalıtım Direnci	90°C'de Maksimum Yalıtım Direnci	Tek kablo havada serbest	Yüzeylerde tek kablo	Yüzeylere bitişik 2 yüklü kablo
mm2	Ω/km	MΩ.km	MΩ.km	A	A	A
2.5	8.21	691	0.691	41	39	33
4	5.09	579	0.579	55	52	44
6	3.39	499	0.499	70	67	57
10	1.95	424	0.424	98	93	79
