H07V-K H07V-U H07V-R Esnek PVC İzoleli 1 Damarlı Kablo

Tianjin Beida, Çin H07V-K H07V-U H07V-R Esnek PVC İzoleli 1 Çekirdekli Kablo üreticisi ve tedarikçisidir. Bu tek damarlı kablo öncelikle konut yenilemesi ve binadaki sabit kablolama için tasarlanmıştır ve evdeki aydınlatma armatürlerinin, elektrik prizlerinin, klima ünitelerinin ve diğer elektrikli ekipmanların sabit kablolaması için uygundur.

Talep Gönder

Ürün Açıklaması

H07V-K H07V-U H07V-R Esnek PVC İzoleli 1 Damarlı Kablolar çeşitli elektrik tesisatlarına uygundur. Çin'in önde gelen üreticilerinden biri olan Beida, üretiminde yüksek kaliteli bakır iletkenler ve PVC yalıtım malzemeleri kullanarak esnek, dayanıklı ve mükemmel iletkenliğe sahip kablolar ortaya çıkarıyor.

Bu yalıtımlı tek damarlı kablo, evlerde, aydınlatma sistemlerinde ve elektrikli ekipmanlarda sabit kablolama için uygundur. 450/750V nominal gerilime sahiptir, alev geciktiricidir ve uluslararası güvenlik ve performans standartlarına uygundur.

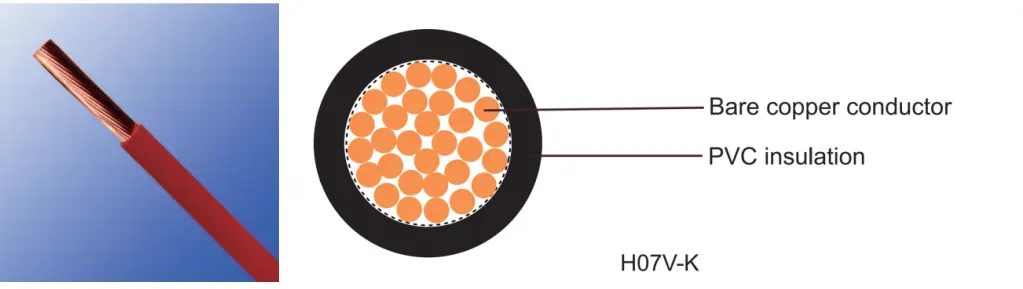

Ürün Yapısı

H07v K H07v U H07v R Flexible Pvc Insulated 1 Core Cable

T1R bakır iletken ve kurşunsuz PVC izolasyondan oluşan H07V tek damarlı kablo CE sertifikalı olup mükemmel elektriksel performansa ve mekanik fiziksel özelliklere sahiptir.

İletken

H07V-U: EN 60228 cl-1 standardına uygun, stabil akım iletimi sağlayan, sabit kablolamaya uygun, masif çıplak bakır iletken.

H07V-R: Çok telli çıplak bakır iletken, EN 60228 cl-2 standardına uygundur, iyi çekme mukavemeti ve bükülme performansı ile karmaşık kablolama uygulamaları için daha uygundur.

H07V-K: EN 60228 cl-5 standardına uygun ince çok telli bakır iletken. Mobil elektrikli ekipmanlar veya daha büyük bükülme yarıçapı gerektiren yerler gibi daha fazla esneklik gerektiren ortamlar için uygun, daha yüksek esneklik sunar.

Yalıtım Katmanı

Kablonun yalıtım malzemesi TI 2 standardına uygun kurşunsuz PVC'dir. İyi bir elektrik yalıtım performansı sağlar ve dış ortamdan kaynaklanan korozyonu etkili bir şekilde önleyerek kablonun ömrünü ve güvenliğini artırır.

Ürün Avantajları

H07V-K H07V-U H07V-R Esnek PVC İzoleli 1 Damarlı Kablolar, alçak gerilim sabit kablolamada yaygın olarak kullanılır. Bu kablolar neden değerli bir seçimdir?

1. Elektriksel Performans

Ürünün nominal voltajı 450/750 V olup, bu da onu çoğu sivil ve endüstriyel düşük voltajlı güç dağıtım sistemi için uygun hale getirir. Bakır iletken yüksek iletkenliğe ve düşük dirence sahiptir, bu da minimum enerji kaybına neden olur.

PVC yalıtımı iyi bir dielektrik dayanımına sahiptir ve kısa devreleri ve sızıntıyı etkili bir şekilde önler.

2. Mekanik ve Çevresel Performans

Kablonun PVC yalıtım katmanı belirli bir derecede aşınma direncine, yağ direncine ve kimyasal korozyon direncine sahiptir. Çalışma sıcaklığı aralığı -5°C ila +70°C olup, kuru veya genel iç ortamlar için uygundur.

Tek damarlı yalıtımlı kablolarımız ayrıca belirli bir derecede alev geciktiriciliğe sahiptir ve temel yangın güvenliği gereksinimlerini karşılar.

3. Kolay Kurulum

Her üç modelin de kurulumu kolaydır.

H07V-K, dar alanlarda veya karmaşık yönlendirme ortamlarında bile yumuşak ve bükülmesini kolaylaştıran esnek bir iletkene sahiptir.

H07V-R, yerinde kurulum için esneklik ve mekanik gücü birleştiren çok telli bir iletkene sahiptir.

H07V-U sağlam bir iletkene, basit bir yapıya sahiptir ve düz hatlı kurulum sırasında bükülmeye daha az eğilimlidir.

Bu Üç Bölünmüş Kablo Tipi Arasından Nasıl Seçim Yapılır?

Önerilen seçim gerçek uygulama senaryosuna bağlıdır. Güvenilir bir üretici olarak Beida, seçimin temelini analiz etmek ve önerilerde bulunmak için mesleki deneyiminden yararlanır.

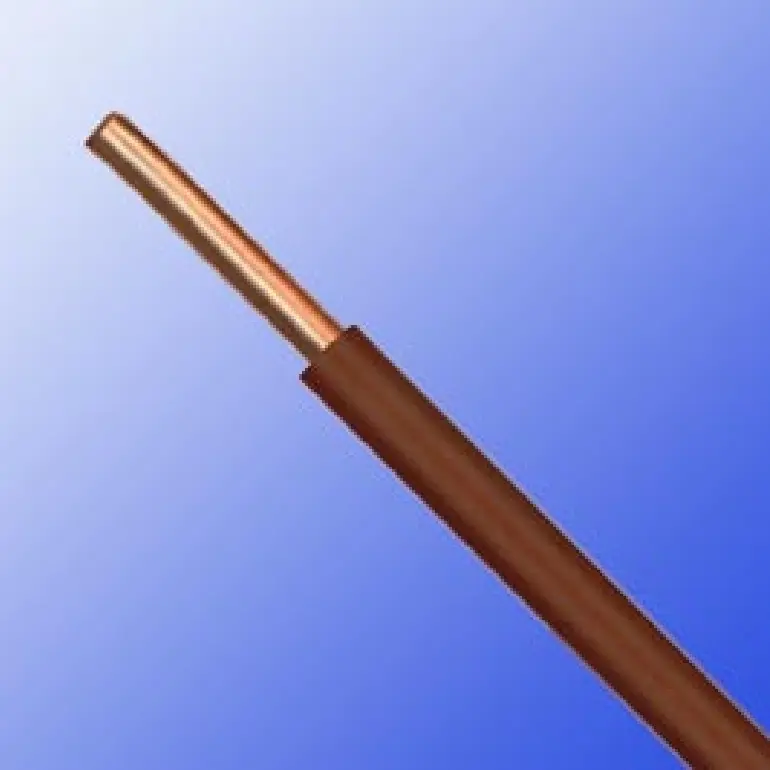

▷H07V-U

Bu en temel ve en düşük maliyetli seçenektir. Tek kalın bakır teli nedeniyle güçlü "şekillendirme" kapasitesine sahiptir ve düz kanallardan geçirildiğinde çok stabildir.

Önerilen kullanım alanları: Ev yenilemede gizli kablolama (prizler, anahtarlar), temel bina güç dağıtımı.

▷H07V-R

Bu, H07V-U tek damarlı kablonun geliştirilmiş versiyonu olan sert bir teldir. Akım talebi yüksek olduğunda ve tel kesit alanı 10 mm2'yi aştığında, tek telli bakır telin sınırlamaları vardır. Kalın bakır telin birlikte bükülmüş 7 veya daha fazla tele bölünmesi gerekir.

Kısacası H07V-R, sert telin iletken stabilitesini korurken U tipine göre biraz daha esnektir.

Önerilen kullanım alanları: Endüstriyel tesis gelen hatları, yüksek güç dağıtım ana hatları, uzun mesafeli boru döşemesi.

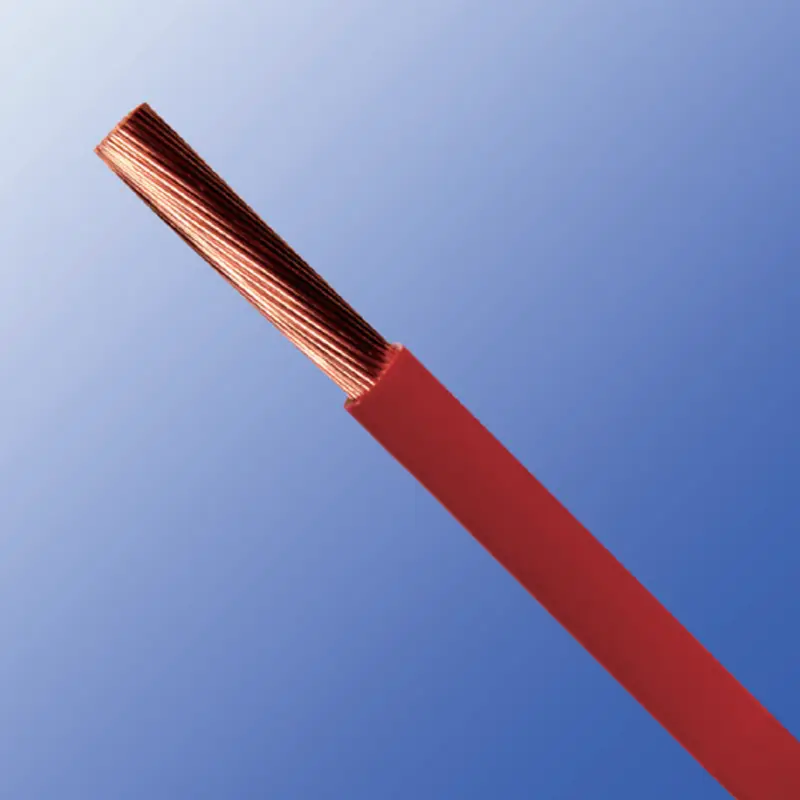

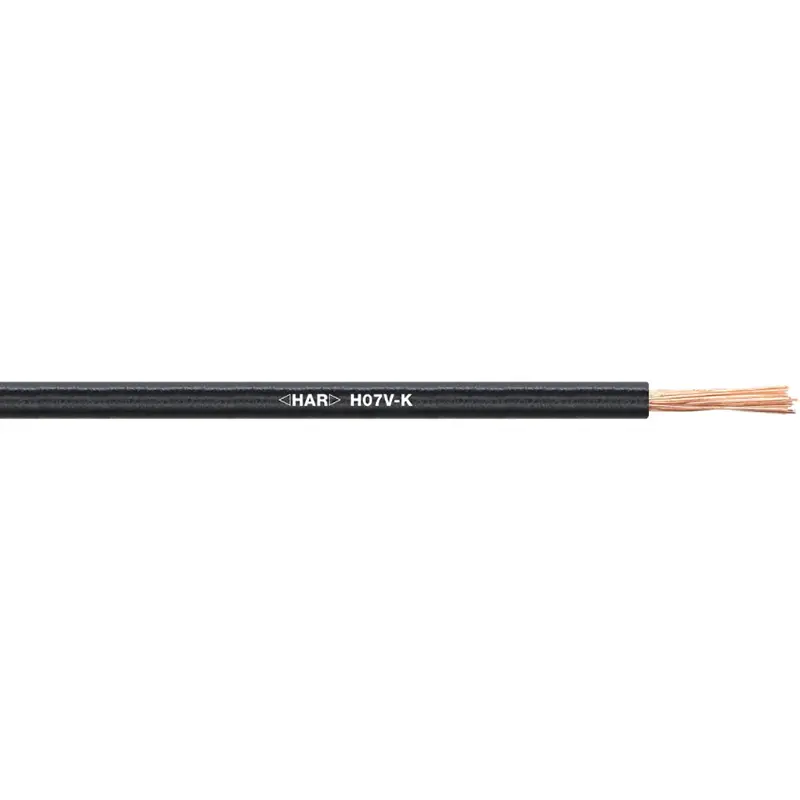

▷H07V-K

Bu tip saç teli gibi düzinelerce, hatta yüzlerce ince bakır telden oluşur ve bir ip gibi kolayca düğümlenebilir.

Önemli nokta: Titreşime son derece dayanıklı. Ekipmanınız titriyorsa K tipini seçmelisiniz.

Not: Esnek kabloların uçları yıpranmaya eğilimlidir. Kurulum sırasında soğuk pres terminalleri (Avrupa terminalleri/pin terminalleri) kullanılmalıdır; doğrudan vidaların altına vidalanamazlar, aksi takdirde zayıf temas kolaylıkla yangına neden olabilir.

Önerilen kullanım alanları: PLC kontrol kabinleri, dağıtım kutularının ikincil devreleri, elektrikli cihazların dahili kabloları.

Performans Parametresi

Anma gerilimi: 450/750V

Test voltajı: 2500 V

İletken Direnci: Aşağıdaki sayfaya bakın

Çalışma sıcaklığı: -5° C ila +70° C

Kısa devre sıcaklığı: +160 ºC

Alev geciktirici: IEC 60332-1-2'ye göre

Minimum Bükülme yarıçapı: 4* OD

Boyut boyutu: Aşağıdaki sayfaya bakın

Tip	İletken		Yalıtım			Elektriksel Karakteristik
	Nominal Alan	İletkenin Yapısı	Yalıtım Kalınlığı	Genel Çap		Maksimum 20 °C'de İletken Direnci
	Nominal Alan	İletkenin Yapısı	Yalıtım Kalınlığı	(mm)		Maksimum 20 °C'de İletken Direnci
	mm	Hayır./mm	mm	Min.	Maksimum	Ω／km
H07V-U	1.5	1/1.38	0.7	2.6	3.2	12.1
	2.5	1/1,78	0.8	3.2	3.9	7.41
	4	1/2,25	0.8	3.6	4.4	4.61
	6	1/2.76	0.8	4.1	5	3.08
H07V-R	1.5	7/0,52	0.7	2.7	3.3	12.1
	2.5	7/0,67	0.8	3.3	4	7.41
	4	7/0,84	0.8	3.8	4.6	4.61
	6	7/1.03	0.8	4.3	5.2	3.08
	10	7/1.32	1.0	5.6	6.7	1.83
	16	7/1.67	1	6.4	7.8	1.15
	25	7/2.10	1.2	8.1	9.7	0.727
	35	7/2.47	1.2	9	10.9	0.524
	50	19/1.75	1.4	10.6	12.8	0.387
	70	19/2.10	1.4	12.1	14.6	0.268
	95	19/2,48	1.6	14.1	17.1	0.193
	120	37/2.00	1.6	15.6	18.8	0.153
	150	37/2.22	1.8	17.3	20.9	0.124
	185	37/2,48	2	19.3	23.3	0.0991
	240	61/2.22	2.2	22	26.6	0.0754
H07V-K	1.5	30/0,24	0.7	2.8	3.4	13.3
	2.5	49/0,24	0.8	3.4	4.1	7.98
	4	56/0,29	0.8	3.9	4.8	4.95
	6	83/0,29	0.8	4.4	5.3	3.30
	10	74/0,40	1.0	5.7	6.8	1.91
	16	117/0,40	1	6.7	8.1	1.21
	25	182/0,40	1.2	8.4	10.2	0.78
	35	256/0,40	1.2	9.7	11.7	0.554
	50	367/0,40	1.4	11.5	13.9	0.386
	70	320/0,51	1.4	13.2	16	0.272
	95	423/0,51	1.6	15.1	18.2	0.206
	120	541/0,51	1.6	16.7	20.2	0.161
	150	675/0,51	1.8	18.6	22.5	0.129
	185	822/0,51	2	20.6	24.9	0.106
	240	1088/0,51	2.2	23.5	28.4	0.0801

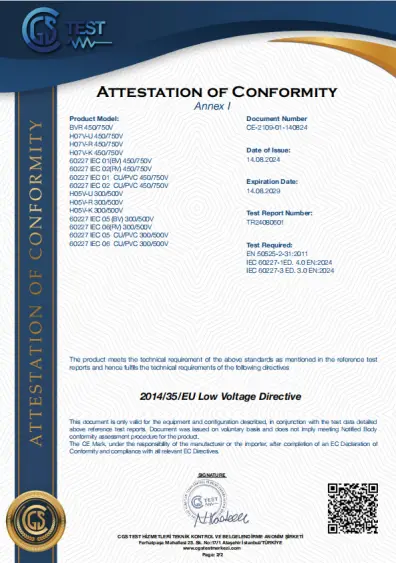

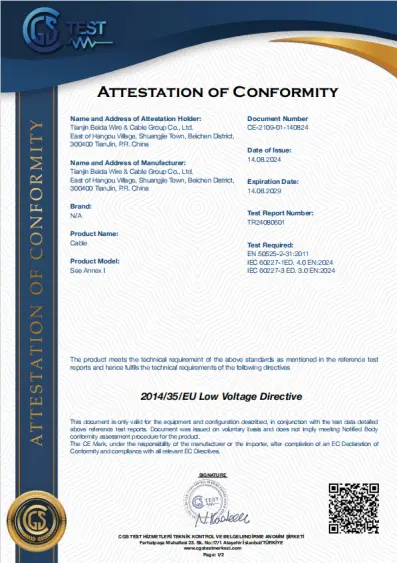

Sertifikalar ve Standart

CE sertifikalı

H07v K H07v U H07v R Flexible Pvc Insulated 1 Core Cable

Standart: EN 50525-3-21, IEC 60227-1, IEC 60227-3

Neden Bizi Seçmelisiniz?

Zamanında Teslimat

Kısa üretim döngülerine sahip, siparişleri kısa sürede tamamlamamıza olanak tanıyan verimli bir üretim sistemimiz var.

Büyük Envanter

Beida profesyonel bir tedarikçidir ve depomuzda büyük bir envanter bulunduruyoruz, bu da hızlı bir şekilde sevkiyat yapmamızı sağlıyor. İhtiyacınız olan kablo özellikleri ne olursa olsun hızlı bir şekilde yanıt verebiliriz.

Kalite Standartları

Ürünlerimiz kesinlikle EN 50525 standardına göre üretilmektedir ve kalitemiz dünya çapında sertifikalandırılmıştır. Her kablo birden fazla kalite kontrolünden geçer.

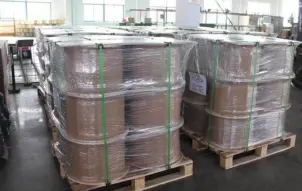

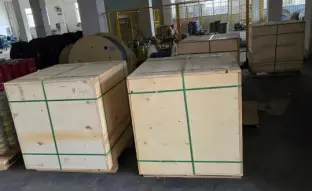

Paketleme Seçenekleri

Kablo ambalajı, daha esnek taşıma seçenekleri sunan ve gerçek ihtiyaçlarınıza göre en uygun paketleme yöntemini seçmenize olanak tanıyan makara veya paket formunda mevcuttur.

Özelleştirilmiş Alev Geciktirici ve Yangına Dayanıklı Kablolar

Özel gereksinimleriniz varsa, farklı sınıflarda alev geciktirici ve yangına dayanıklı kablolar üretebilir, böylece kablolar özel ortamlarda kullanıldığında bile yeterli güvenlik ve gelişmiş yangın koruma performansı sağlayabiliriz.
