XLPE İzoleli LSZH Kılıflı Zırhsız Güç Kablosu

XLPE Yalıtımlı LSZH Kılıflı Zırhsız Güç Kabloları, Tianjin Beida tarafından sunulan yüksek kaliteli ürünlerdir, biz güvenilir bir üretici ve tedarikçiyiz. Bu kablo serisi, yalnızca mükemmel elektriksel özelliklere (90°C'ye kadar sıcaklık direnci, PVC kablolardan %30 daha yüksek bir üst çalışma sıcaklığı limiti ile) sahip olmakla kalmayıp, aynı zamanda moleküler yapı modifikasyonu yoluyla alev geciktiricilik ve çevre dostu olma konusunda ikili bir atılım gerçekleştiren, fiziksel bir çapraz bağlama işlemi yoluyla üretilen XLPE yalıtımını kullanır. Dış kılıfı, yanma sırasında sadece eser miktarda beyaz duman üreten, özel formüllü halojen içermeyen, düşük dumanlı poliolefin malzemeden yapılmış olup, duman yoğunluğu ve ışık geçirgenliği, GB/T 17651 standardının en üst seviye gereksinimlerini karşılayarak, yangın mahallinde görüş mesafesinin güvenli bir aralıkta kalmasını sağlar.

Şu anda Beida'nın kablo serisi, 0,6/1kV'den 26/35kV'a kadar tüm voltaj seviyelerini ve 1,5mm²'den 1000mm²'ye kadar tüm iletken kesitlerini kapsayan eksiksiz bir ürün matrisi oluşturmuştur. Bunlar arasında WDZ-YJY tipi kuru iç ortamlar için uygunken, WDZ-YJY23 tipi nemli ortamlar için optimize edilmiş kılıf formülüne sahiptir ve WDZ-YJY43 tipi ise eklenen uzunlamasına su geçirmez katman tasarımıyla yer altı boru koridorları gibi özel senaryoların ihtiyaçlarını karşılayabilmektedir.

Ürün Yapısı

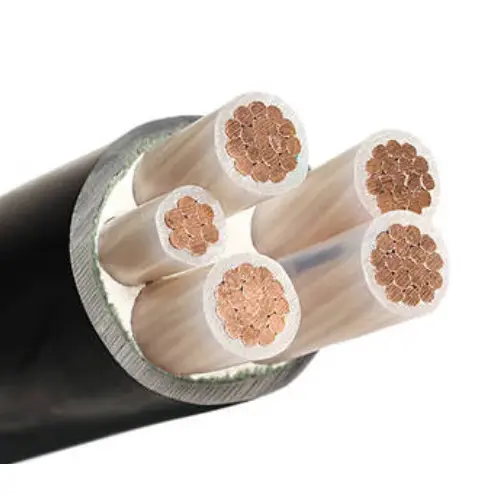

XLPE İzoleli LSZH Kılıflı Zırhsız Güç Kablosu, T1R bakır iletken, XLPE izolasyon ve LSOH poliolefin kılıftan oluşur.

İletken: Bakır veya Alüminyum iletken, yuvarlak ayaklı veya Şekilli, IEC 60228'e göre Sınıf 2

ve GB/T 3956-2008, Kesit alanı 6 mm'den fazla olmadığı için², sağlam bir yuvarlak

IEC 60228 ve GB/T 3956-2008'e göre Sınıf 1 iletken kullanılabilir.

Yalıtım: Yalıtım kalınlığı, malzeme özelliği IEC 60502 ve GB/T 12706'ya uygun olacaktır.

Damar Rengi: 1 damar: kırmızı veya sarı veya yeşil veya mavi veya siyah

2 çekirdek: kırmızı, mavi veya kırmızı, siyah

3 çekirdek: sarı, yeşil, kırmızı veya kırmızı, sarı, mavi

4 çekirdek: sarı, yeşil, kırmızı, mavi veya kırmızı, sarı, mavi, siyah

5 çekirdek: sarı, yeşil, kırmızı, mavi, siyah veya kırmızı, sarı, mavi, siyah, yeşil

5 coe'nin üstünde: siyah numaralı beyaz damarlar veya müşteriyle yapılan teknik anlaşma

Dış kılıf: Kılıf kalınlığı, malzeme özelliği IEC 60502 ve GB/T 12706'ya uygun olacaktır.

Alev geciktirici kablo: Alev geciktirici LSOH poliolefin dış kılıf malzemesi kullanılacaktır. Alev geciktirici kaliteler üç kategoriye ayrılabilir: Grup A, B ve C.

Yangına dayanıklı kablo: İletkenin etrafına iki kat Mika bant sarılacaktır.

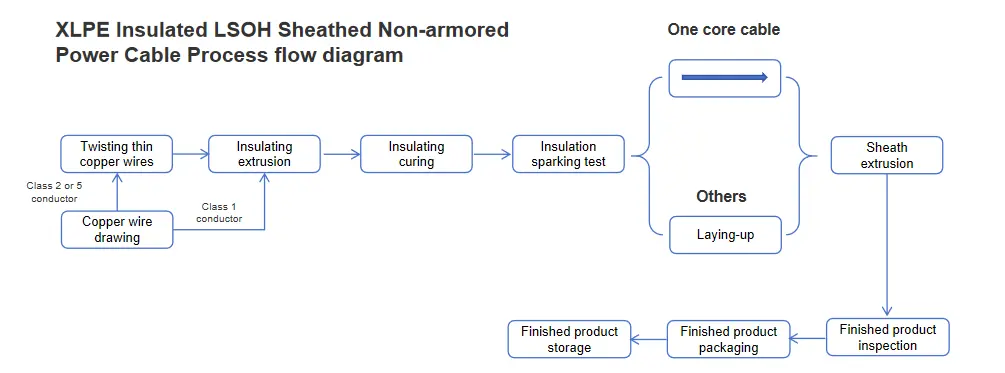

Süreç akış şeması

Ürün Uygulaması

Metro, yer altı tüneli, sivil hava savunma mühendisliği ve diğer yeraltı kapalı mühendislik alanları için önemli fabrika binaları, önemli laboratuvarlar, veri merkezleri, kimya tesisleri, yüksek binalar, hastaneler, alışveriş merkezleri, okullar, spor salonları, sinemalar, yüksek hızlı tren istasyonları/havaalanı bekleme odaları ve güvenlik ve korozyon açısından yüksek gereksinimlere sahip diğer kalabalık yerler.

Sıradan PVC kılıflı kabloyla karşılaştırma

Performans parametresi

Ürünün nominal voltajı 0,6/1 kV'dir. Test sırasında, 3,5 kV'a kadar bir test voltajı uygulandı ve 5 dakika süreyle herhangi bir arıza olmadan bu şekilde muhafaza edildi; bu da güvenilir yalıtım performansı gösterdi. İletken direnci ile ilgili olarak, 20°C'de iletken direnç değeri IEC 60228 veya GB/T 3956 standartlarına sıkı sıkıya uygundur ve istikrarlı elektrik performansı sağlar.

Sıcaklığa uyum sağlama açısından ürün, -5°C'den +90°C'ye kadar geniş bir sıcaklık aralığında istikrarlı bir şekilde çalışarak mükemmel bir performans sergiler. Kısa devre koşullarında bile +250°C'ye kadar sıcaklıklara zarar vermeden dayanabilir. Ürün, bükme performansına ilişkin olarak dış çapın 15 katı minimum bükülme yarıçapı ve dış çapın 10 katı minimum statik bükülme yarıçapını belirleyerek kurulum ve kullanım sırasında esneklik sağlar.

Ayrıca XLPE İzoleli LSZH Kılıflı Zırhsız Güç Kablosu, alev geciktiricilik ve yangına dayanıklılık açısından yüksek standartları karşılar. Alev geciktirici özelliği IEC 60332 veya GB/T 19666 standartlarına uygundur ve yangının yayılmasını etkili bir şekilde önler; yangına dayanıklılığı IEC 60331 veya GB/T 19666 standartlarına uygundur ve yangın gibi zorlu koşullarda bile belirli işlevselliğini korumasını sağlar. Eş zamanlı olarak ürünün pH değeri ve iletkenliği IEC 60754 ve GB/T 19666-2019 standartlarına sıkı sıkıya uygundur, ışık geçirgenliği IEC 61034 ve GB/T 19666-2019 standartlarına uygundur ve toplam halojen asit gazı salınımı da IEC 60754 ve GB/T 19666-2019 standartlarına uygundur ve kapsamlı bir şekilde Ürünün güvenliği ve çevre dostu.

Amper (A) cinsinden akım taşıma kapasitesi

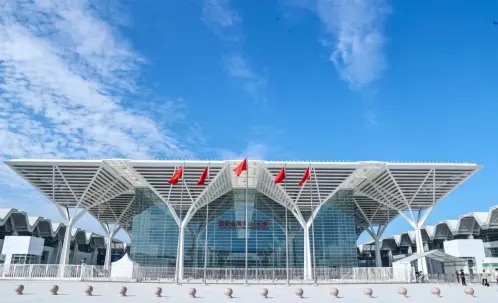

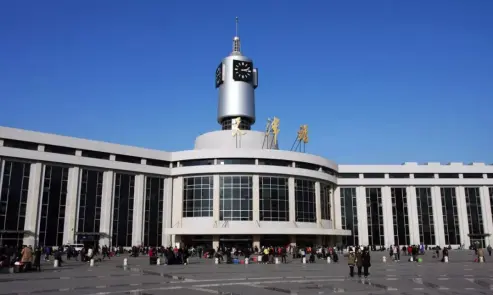

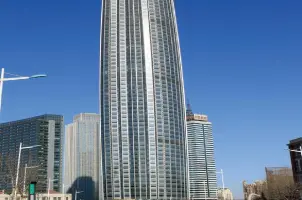

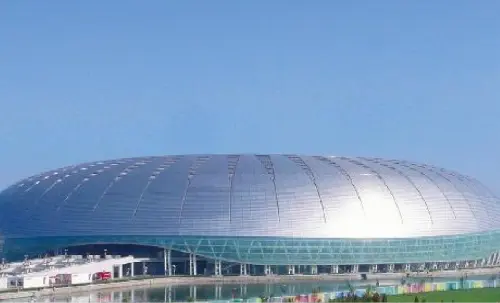

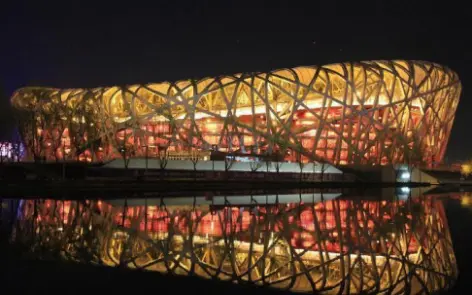

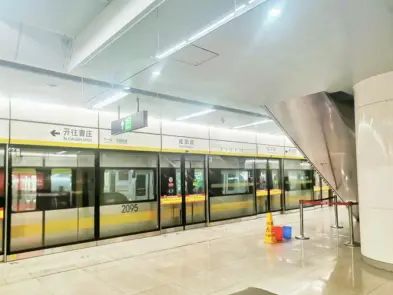

Ardıl Vakalar

Paketleme ve Teslimat

Paketleme Detayları:

Satın aldığınız miktara ve gereksinimlere göre belirlenir. Müzakere edilebilir.

Liman: Tianjin Limanı

Teslimat: Deniz Yoluyla, Hava Yoluyla, Ekspres Yoluyla.
