BBTRZ Esnek Yangına Dayanıklı Kablolar

Uygulama kapsamı:

BBTRZ Esnek Yangına Dayanıklı Kablolar, trafo merkezinden (veya ana dağıtım odasından) yangından korunma sistemine kadar ana güç besleme hattı olarak veya özel ve Sınıf I lokasyonlarda kullanılır. A Sınıfı yangına dayanıklı kablo olarak veya 90°C'de düşük dumanlı, halojensiz alev geciktiricili kabloların uzun süreli kullanımı yerine kullanılması gerekmektedir. Bu kablolar sabit tesisat uygulamalarında kullanılmaktadır.

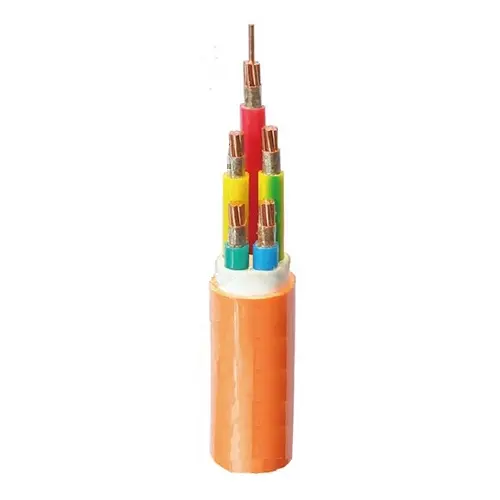

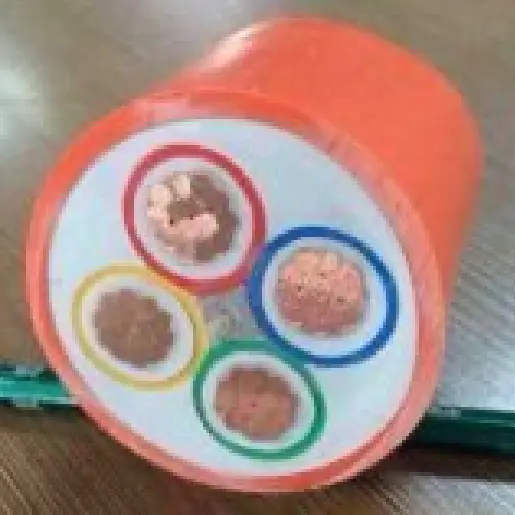

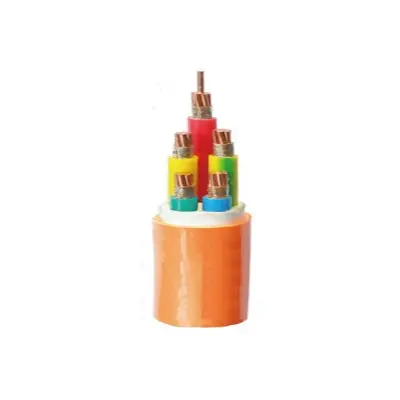

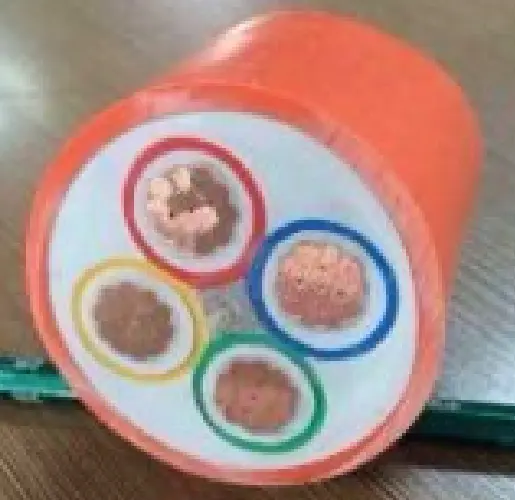

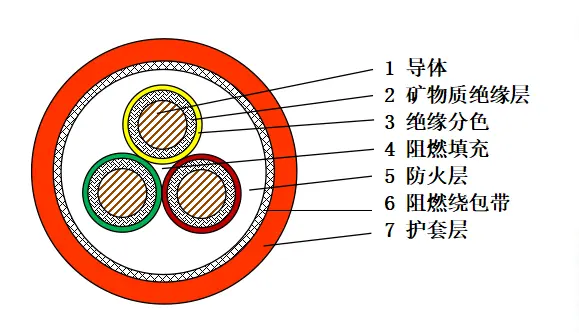

Ürün Yapısı

Kablo yapı tasarımı titiz ve profesyoneldir. İletken kısım, çeşitli senaryoların güç iletim ihtiyaçlarını karşılayan, mükemmel iletkenlik ve esnekliğe sahip birinci veya ikinci tip tavlanmış bakır iletkeni kullanır.

Mineral yalıtım katmanı, benzersiz malzeme özellikleri nedeniyle, yüksek sıcaklıklar veya alevler karşısında yangının yayılmasını etkili bir şekilde önleyebilen ve kablo için güvenilir bir yangın koruması sağlayan sarılı yangına dayanıklı mika bant kullanır.

Renk kodlu yalıtım katmanı, çeşitli renk kodlama yöntemleriyle çapraz bağlı polietilen yalıtım malzemesini kullanır. Yalıtım renklendirici eklenebilir veya renkli bantlar, renkli iplikler vb. kullanılabilir; bu, kablo kurulumu ve bakımı sırasında devrelerin hızlı ve doğru şekilde tanımlanmasını kolaylaştırır.

Kablo dolum işleminde alevin yayılmasını engellemek amacıyla merkezde alev geciktirici dolgu malzemeleri kullanılmaktadır. Bu arada, sıkı dolgu ve yapısal stabilite sağlamak amacıyla dolgu malzemelerini bağlamak için sarma bandı kullanılabilir.

Yangına dayanıklı katman minerallerden ve sarma bantlarından oluşur. İlk olarak kablo çekirdeğinin üzerine yangına dayanıklılık, yangına dayanıklılık, yüksek sıcaklık dayanımı ve ısı yalıtımı gibi avantajlara sahip bir mineral malzeme tabakası ekstrüde edilerek yangın bariyeri oluşturulur. Dış katman, yangına dayanıklılık etkisini artırmak ve kablonun zorlu ortamlarda güvenli çalışmasını sağlamak için etrafına sarılmış alev geciktirici bir bantla korunmaktadır.

Kılıf, mükemmel alev geciktirici özellikler sergileyen ve yanma sırasında zararlı duman çıkarmayan, bu sayede personele ve çevreye verilen zararı azaltan, halojen içermeyen, düşük dumanlı, alev geciktirici poliolefin kaplama malzemesinden yapılmıştır. Kılıf genellikle turuncu veya mandalina rengindedir, bu da göz alıcıdır ve tanımlanması kolaydır. Farklı kullanım senaryolarının ihtiyaçlarını karşılamak amacıyla isteğe bağlı olarak siyah renkte de üretilebilmektedir.

Performans parametresi

Bu BBTRZ Esnek Yangına Dayanıklı Kabloların anma gerilimi 0,6/1kV'dir. Test aşamasında 5 dakika süreyle 3,5kV test voltajı uygulandı ve herhangi bir arıza yaşanmadı. Kablo iletkeninin uzun süreli izin verilen çalışma sıcaklığı sınırı 90°C'dir. Kabloyu döşerken ortam sıcaklığı 0°C'nin altında olmamalıdır. Minimum bükülme yarıçapı, kablo dış çapının (12*OD) 12 katıdır. Mineral yalıtım katmanı, yangına dayanıklı özelliklere sahip çok sayıda mika bant katmanından yapılmıştır.

Yangına dayanıklılık açısından bu kablo, 180 dakikaya varan yanma süresiyle hem kurumsal standartların hem de IEC 60331-1 gereksinimlerini karşılamaktadır. 20°C'deki iletken direnci ile ilgili olarak, GB/T 3956 ve IEC 60228'de belirtilen Tip 1 veya Tip 2 tavlı bakır iletkenlerin spesifikasyonlarına uygun olmalıdır. Yalıtım direncine gelince, kablonun yalıtım direnci ortam sıcaklığında 100 MΩ·km'den az olmamalıdır.

Ek olarak, bitmiş kablonun, GB/T 19216.21 hükümlerine uygun test yöntemiyle yangına dayanıklılık testine tabi tutulması gerekir. Yangına maruz kalma sıcaklığı 950~1000°C'ye, 180 dakikalık bir süreye ve ardından 15 dakikalık bir soğutma süresine ayarlanır. Bu süre zarfında kabloda kısa devre veya açık devre görülmemelidir.

Ortak kablo özellikleri

Mineral yalıtımlı kablo BTTZ ile karşılaştırıldığında esnek yangına dayanıklı kablo BBTRZ'nin avantajları ve dezavantajları:

Avantajları:

Kablo yalıtımı nem emilimine eğilimli değildir ve istikrarlı bir yalıtım performansına sahiptir.

Çoklu damarlar sabit uzunluklarda üretilebilir, böylece kablolardaki ara konnektörlerin sayısı azaltılabilir.

Yapısı esnek olup kablonun bükülmesini kolaylaştırır ve döşeme zorluğunu azaltır.

Kablolar özel sonlandırmalar olmadan kullanılabilir, bu da aksesuarların maliyetini azaltır.

Dezavantajları: Yangına dayanıklılık biraz düşüktür ve BS 8491 gerekliliklerini karşılayamaz.

Maksimum çalışma sıcaklığı 90°C olup BTTZ'nin 250°C'sine ulaşmaz.

En üst düzeyde yanma performansı B1 Sınıfının gerekliliklerini karşılayabilir ancak A Sınıfının gerekliliklerini karşılayamaz.

Uygulama senaryoları:

yüksek katlı bina

tren istasyonu

havaalanı terminali

tarihi ilgi çekici ve doğal güzelliğe sahip yerler

Paketleme ve Teslimat

Paketleme Detayları:

Satın aldığınız miktara ve gereksinimlere göre belirlenir. Müzakere edilebilir.

Liman: Tianjin Limanı

Teslimat: Deniz Yoluyla, Hava Yoluyla, Ekspres Yoluyla.
