RTTZ Yangına Dayanıklı Oluklu Bakır Kablo

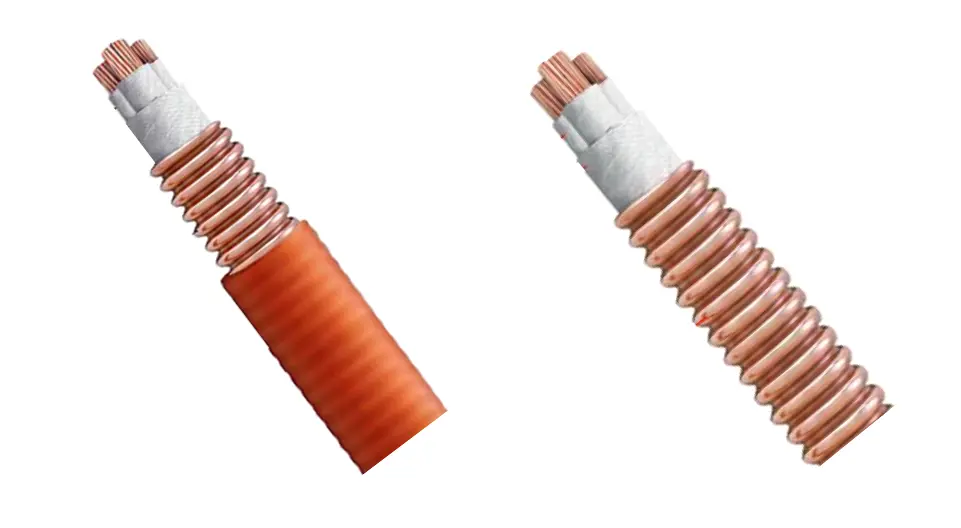

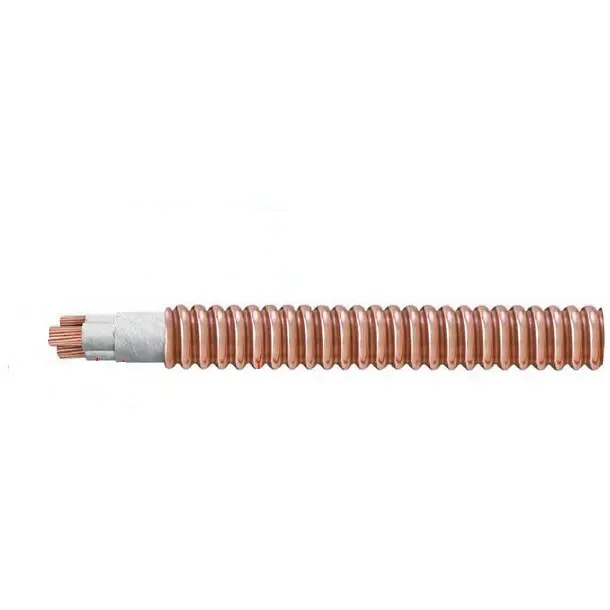

Tianjin Beida, Çin'deki bir RTTZ Yangına Dayanıklı Oluklu Bakır Kablo tedarikçisi ve fabrikasıdır. Kablolar bakır telli iletkenler, sentetik mika bant izolasyonu ve oluklu bakır bant kılıfından oluşur. Bu kablolar, sürekli çalışma sıcaklığı 90°C olan, tamamen inorganik malzemelerden yapılmıştır. 950°C ile 1000°C arasındaki alev koşullarında, kısa devre veya kesinti yaşamadan, 3 saat boyunca güç beslemesini sürdürebilirler. Yangın durumunda bu kablolar neredeyse hiç duman veya zehirli gaz çıkarmaz. Ek koruma gerekiyorsa, kablonun mekanik ve neme dayanıklılık özelliklerini geliştirmek için bakır kılıfın üzerine halojen içermeyen, düşük dumanlı, metalik olmayan bir kılıf uygulanabilir.

Talep Gönder

Ürün Açıklaması

Üreticiniz ve tedarikçiniz olarak Tianjin Beida'yı seçin, güvenilir RTTZ Yangına Dayanıklı Oluklu Bakır Kablo çözümünü seçin. Fabrika doğrudan fiyatları sunabiliriz.

Rttz Fire Retardant Corrugated Copper Cable

Uygulama kapsamı:

kablo modeli	Uygulanabilir senaryolar	Uygulama senaryoları
RTTZ	Anma gerilimi 0,6/1kV ve altı, yangından korunma gereksinimlerinin yüksek olduğu yerlerde, özellikle yangınla mücadele ve acil durum güç besleme hatlarında güç iletimi ve dağıtımı için uygundur.	Yüksek binalar, hastaneler, metrolar, tüneller, veri merkezleri, alışveriş merkezleri, sergi salonları, garajlar, eğlence mekanları, kimya endüstrileri, metalurji ve diğer yüksek sıcaklıktaki/yanıcı ve patlayıcı yerler
WD-RTTYZ	RTTZ'ye benzer şekilde, personel yoğun kapalı alanlar için düşük dumanlı, halojensiz ve alev geciktirici gereksinimlerin de karşılanması gerekmektedir.	Metrolar, nükleer enerji santralleri, okullar, hastaneler, gıda fabrikaları, yüksek katlı konut binaları ve büyük kompleksler gibi duman toksisitesi ve ışık geçirgenliği açısından sıkı gerekliliklere sahip alanlar

Ürün Yapısı

Kablo yapısı ve teknik gereksinimler

İletken: Birinci veya ikinci tip tavlanmış bakır iletkeni benimseyin.

Mineral yalıtım katmanı: Yangına dayanıklı mika bant veya benzer işlevlere sahip diğer mineral yalıtım bantlarının sarılmasıyla yapılır.

Kablo düzeneği ve koruyucu katman: Kablo damarları, alev geciktirici ve yanmaz özelliklere sahip malzemelerle sıkıca doldurulmuş olup, koruyucu katman etrafına sarılmış uygun alev geciktirici ve yangına dayanıklı banttan oluşur.

Bakır metal kılıf: Bakır şerit argon arkı kaynak teknolojisi kullanılarak üretilir ve olukludur.

Kılıf katmanı: Halojen içermeyen, düşük dumanlı, alev geciktiricili poliolefin kaplama malzemesinden yapılmıştır. Genel olarak turuncu veya mandalina rengi olmakla birlikte isteğe göre siyah da seçilebilir.

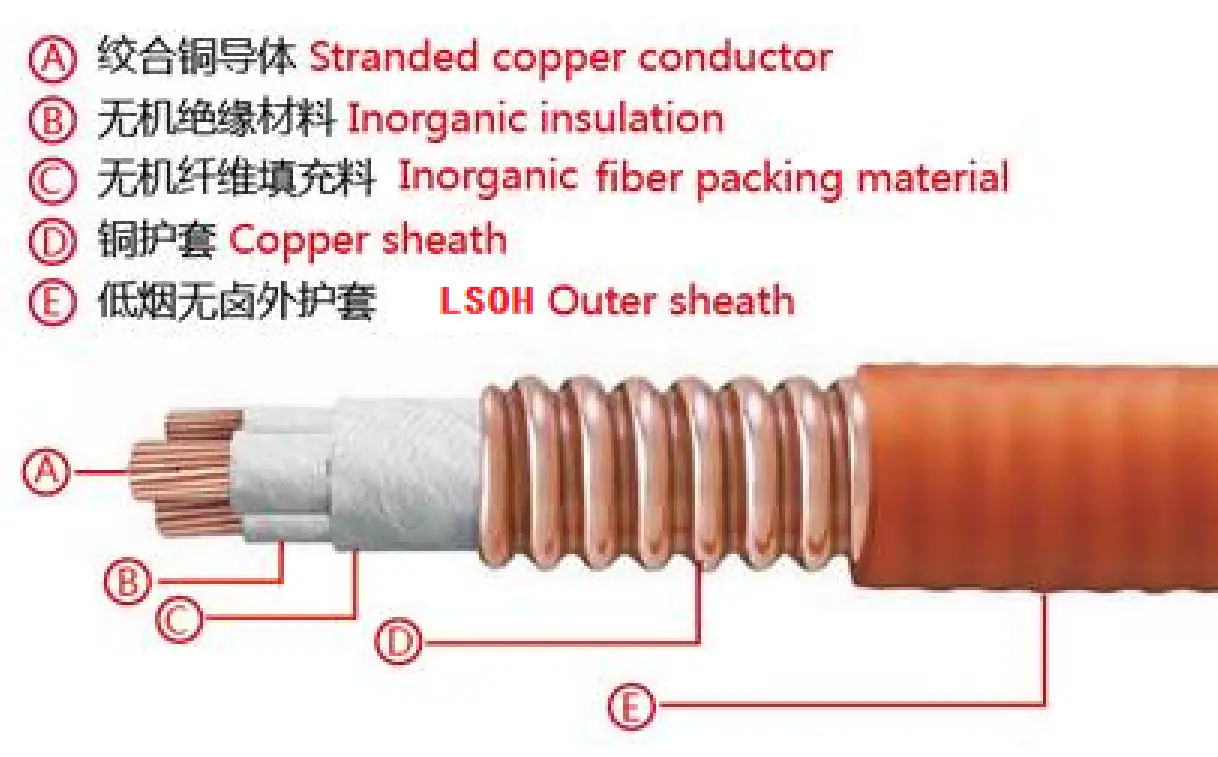

yapısal diyagram

Rttz Fire Retardant Corrugated Copper Cable

Performans parametresi

RTTZ Yangına Dayanıklı Oluklu Bakır Kablonun nominal voltajı 0,6/1kV'dir. Test voltajı 3,5kV olarak ayarlanmıştır ve bu süre içerisinde herhangi bir kesinti yaşanmadan 5 dakika boyunca sürekli olarak voltaj uygulanmıştır. Kablo iletkeninin izin verilen maksimum uzun süreli çalışma sıcaklığı 90°C'dir.

Kabloları döşerken ortam sıcaklığı 0°C'nin altında olmamalıdır. Minimum bükülme yarıçapı kablonun dış çapının 12 katıdır. Mineral yalıtım katmanı, birden fazla yangına dayanıklı mika bant katmanı kullanılarak özenle işlenmiştir.

20°C'de iletken direnci, GB/T 3956 ve IEC 60228'de tip 1 veya tip 2 tavlanmış bakır iletkenler için belirtilen standartlara kesinlikle uygun olmalıdır. Ortam sıcaklığında, kablonun yalıtım direnci 100 MΩ·km'den az olmamalıdır.

Yangına dayanıklılık testi açısından GB/T 34926 standart gereksinimlerini tam olarak karşılar. Özel test yöntemi aşağıdaki gibidir:

Öncelikle BS 6387 standardına uygun olarak C, W, Z testlerini yapın;

İkinci olarak test BS 8491 hükümlerine uygun olarak yapılacaktır;

Üçüncü olarak, sıcaklığın 950~1000°C'de kontrol edildiği, 180 dakikalık yangına maruz kalma süresi ve 15 dakikalık soğutma süresiyle GB/T 19216.21'e göre bir yangına dayanıklılık testi yapın. Bu süre zarfında kabloda kısa devre veya açık devre görülmemelidir.

Ürün temsil yöntemi

Ürün Kodu

Mika bant mineral yalıtımlı oluklu bakır kılıflı kablo………R

Poliolefin dış kılıf……………Y

Bakır iletken ................... T

Halojensiz ve düşük dumanlı …………………WD (isteğe bağlı)

Bakır kılıf ................................ T

Alev geciktirici sınıflar A/B/C... ZA/B/C

Mika bant ...................................................................................................Z

Nominal gerilim …………………0,6/1

Kablo özellikleri

çekirdek sayısı	1	2	3	4	5	3+1、3+2	4+1
kesit mm²	25~630	1.5~300	1.5~240	1.5~185	1,5~150	4~185	4~150

Kablolar için önlemler

Kurulum

Döşeme yöntemi: Hem açık hem de gizli döşemeyi destekleyerek tünellere, kablo kanallarına, tepsilere, oluklara ve şaftlara döşenebilir. Tek damarlı kablolarda, girdap akımı kaybını önlemek amacıyla sabitleme için manyetik iletken malzemelerin (demir tel gibi) kullanılması yasaktır.

Bükme ve açıklık: Bükülme yarıçapını üreticinin spesifikasyonlarına göre kontrol edin. Yatay askı açıklığı referansı: Dış çaplar ≤20 mm için açıklık 400 mm'dir; 20 mm'den büyük olanlar için açıklık 800 mm'dir. Dikey destek açıklığı için: Dış çaplar ≤20 mm için açıklık 1500 mm'dir; 20 mm'den büyük olanlar için açıklık 1000 mm'dir.

Çözme ve sabitleme: Bükülmeyi önlemek için kabloyu, kablo makarası üzerinde işaretlenen yöne göre açın; kablo kanalı içindeki sabitleme aralığı için yukarıdaki gereksinimlere bakın.

Terminal ve konnektör

Terminal imalatı: Uç iletkenden yaklaşık 300 mm izolasyonu çıkarın, telin ucunu kıvırın ve bakır kılıf ile iletken arasındaki ve iletkenler arasındaki yalıtım direncini test etmek için bir megohmmetre kullanın. Yalıtım direncinin tatmin edici olduğundan emin olduktan sonra sızdırmazlık için ısıyla büzüşen bir manşon uygulayın.

Ara konnektörler: Kablo gövdesiyle tutarlı yangına dayanıklılık derecesine sahip bitmiş konnektörlerin kullanılması tercih edilir. Yerinde kurulum sırasında arıza noktalarını azaltmak için sızdırmazlık ve izolasyonun sağlanması gerekir.

Çalıştırma ve bakım

Sıcaklık kontrolü: Normal çalışma sırasında iletken sıcaklığı 90°C'yi geçmemelidir. İletken dokunulmadığında ve yanıcı maddelerle temas etmediğinde kılıf sıcaklığı 105°C'ye yükseltilebilir.

Yalıtım testi: Nem veya hasar olmadığından emin olmak için yalıtım direncini test etmek için düzenli olarak bir meger kullanın; güvenliği sağlamak için bakır kılıfın güvenilir bir şekilde topraklanması gerekir.

Kayıp önleme ve koruma: Kılıfı keskin nesnelerle çizmekten kaçının ve mekanik hasarı önlemek için duvarlardan/zemin levhalarından geçerken koruyucu kılıflar ekleyin.
