XLPE İzoleli PVC Kılıflı STA Güç Kablosu

Güvenilir XLPE İzoleli PVC Kılıflı STA Güç Kablosu üreticisi ve tedarikçisi arıyorsanız Tianjin Beida'yı seçebilirsiniz. Bu ürün, alçak gerilim güç iletimi için doğrudan yeraltına gömülebilen, yaygın olarak kullanılan çelik bant zırhlı bir güç kablosudur. Farklı kapasiteye göre ortak kablo iletkeni kesit alanı 2,5 mm2 ila 500 mm2 arasında değişir.

Talep Gönder

Ürün Açıklaması

Tianjin Beida Cable Group'un kablo endüstrisindeki 35 yıllık derin birikimine dayanarak, alçak gerilim enerji iletim alanının gücü olarak adlandırılabilecek XLPE Yalıtımlı PVC Kılıflı STA Güç Kablosunu piyasaya sürdük.

Çin'in tanınmış markası, ISO sistem sertifikası ve diğer yetkili nitelikleri olan bir yüksek teknoloji kuruluşu olan Beida Group, uluslararası gelişmiş üretim ve test ekipmanları ve yıllık satış hacminin %3,1'i kadar Ar-Ge yatırımı ile desteklenmektedir, böylece bu çelik bant zırhlı kablo benzersiz temel avantajlara sahiptir.

XLPE yalıtım malzemesi, güçlü nem direnci, korozyon direnci, mekanik hasar direnci, ek koruma olmadan doğrudan gömülü döşeme elde etmek için mükemmel elektrik performansı ve ısı direnci, çelik bant zırhlı PVC kılıf sağlar, küresel müşterilere istikrarlı ve güvenilir güç iletim çözümleri sunmak için alçak gerilim güç iletim kurulum kompleksini, zayıf çevresel uyarlanabilirliği, güvenlik tehlikelerini ve diğer sorunlu noktaları mükemmel şekilde çözer.

Yaygın kablo türleri YJV22, ZC-YJV22, ZB-YJV22, ZA-YJV22, ZCN-YJV22, ZBN-YJV22, ZCN-YJV22, CU/XLPE/PVC/STA/PVC, CU/MICA/XLPE/PVC/STA/PVC'dir.

Ürün Yapısı

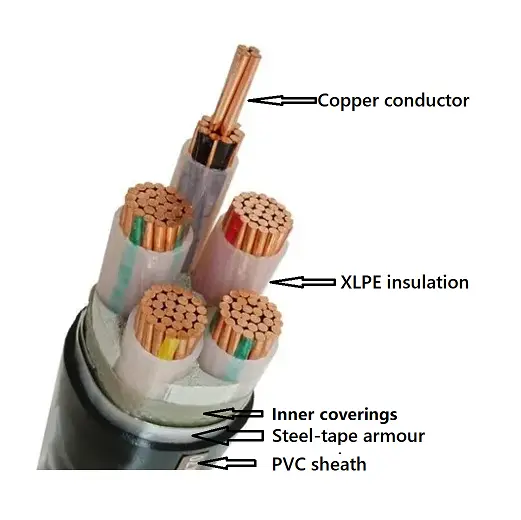

Xlpe Insulated Pvc Sheathed Sta Power Cable

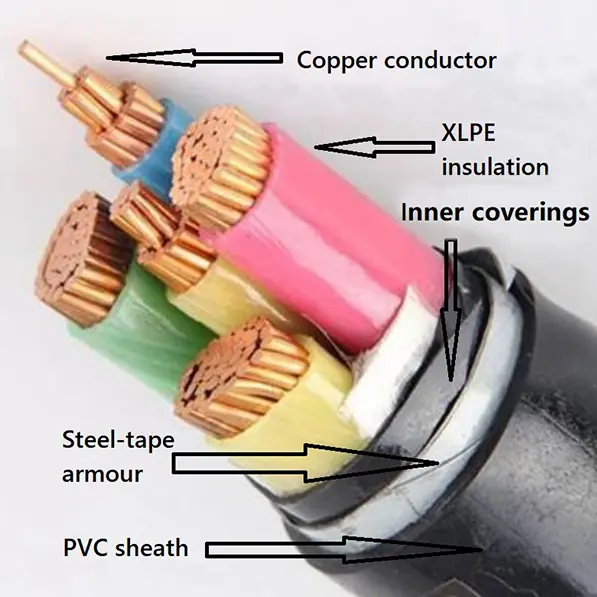

XLPE İzoleli PVC Kılıflı STA Güç Kablosu, T1R bakır iletken, XLPE izolasyon, PVC sarma bandı Çelik bant zırhı ve PVC kılıftan oluşur.

İletken: Bakır veya Alüminyum iletken, yuvarlak ayaklı veya Şekilli, IEC 60228'e göre Sınıf 2

ve GB/T 3956-2008, Kesit alanı 6 mm'den fazla olmadığı için², sağlam bir yuvarlak

IEC 60228 ve GB/T 3956-2008'e göre Sınıf 1 iletken kullanılabilir.

Yalıtım: Yalıtım kalınlığı, malzeme özelliği IEC 60502 ve GB/T 12706'ya uygun olacaktır.

Damar Rengi: 1 damar: kırmızı veya sarı veya yeşil veya mavi veya siyah

2 çekirdek: kırmızı, mavi veya kırmızı, siyah

3 çekirdek: sarı, yeşil, kırmızı veya kırmızı, sarı, mavi

4 çekirdek: sarı, yeşil, kırmızı, mavi veya kırmızı, sarı, mavi, siyah

5 çekirdek: sarı, yeşil, kırmızı, mavi, siyah veya kırmızı, sarı, mavi, siyah, yeşil

5 coe'nin üstünde: siyah numaralı veya farklı renkli şeritli beyaz damarlar

İç kaplamalar: İç kaplamalar ekstrüzyona tabi tutulabilir veya üst üste bindirilebilir. Malzemeler kablonun çalışma sıcaklığına uygun ve izolasyon malzemesiyle uyumlu olacaktır.

Çelik bant zırh: Çok damarlı kablolarda zırh, çift çelik bant uyumlu bir iç kaplama üzerine uygulanacaktır. A.c.'de kullanım için tek damarlı kablolar. sistemler manyetik olmayan çelik bantlardan oluşacaktır.

Dış kılıf: Kılıf kalınlığı, malzeme özelliği IEC 60502 ve GB/T 12706'ya uygun olacaktır.

Alev geciktirici kablo: Alev geciktirici PVC dış kılıf malzemesi kullanılacaktır. Alev geciktirici kaliteler üç kategoriye ayrılabilir: Grup A, B ve C.

Yangına dayanıklı kablo: İletkenin etrafına iki kat Mika bant sarılacaktır.

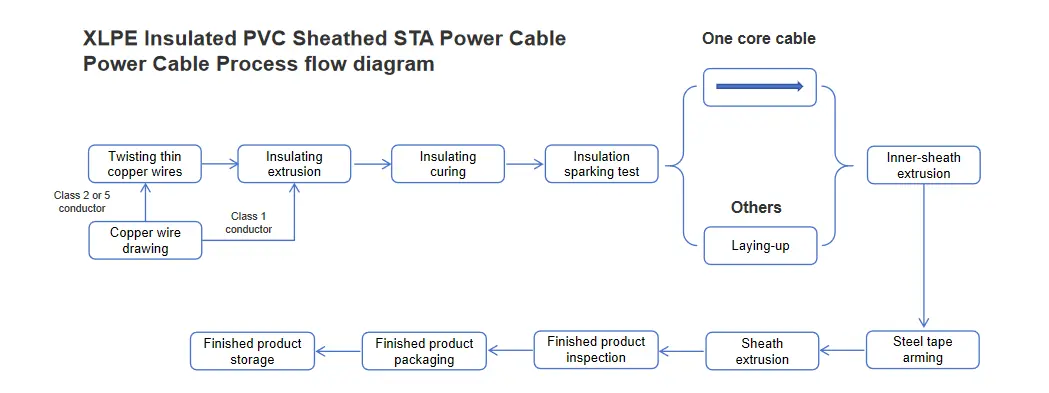

Süreç akış şeması

Xlpe Insulated Pvc Sheathed Sta Power Cable

Ürün Uygulaması

Çapraz bağlı polietilen yalıtımlı PVC kılıflı çelik bant zırhlı güç kablosu, çünkü çelik bant korumalı bu kablo, dağıtım ağı veya güç iletimi için endüstriyel ekipmanlar için uygundur. Doğrudan yeraltına gömülebilir, kablo kanalına veya köprüye monte edilebilir, kablo belirli bir basınca dayanabilir, ancak gerilime dayanamaz.

Ürün kurulum koşulları:

Kablo tesisatının ortam sıcaklığı PVC izolasyonlu veya PVC kılıflı veya halojensiz alev geciktirici kılıflı kablolar için, montaj sırasındaki ortam sıcaklığı 0°C'den düşük olmayacaktır.

Kablo kurulumu için minimum bükülme yarıçapı

proje	tek çekirdekli kablo		çok çekirdekli kablo
proje	zırhsız	zırhlı	zırhsız	zırhlı
Kurulum sırasında kablonun minimum bükülme yarıçapı	20 gün	15 gün	15 gün	12 boyutlu
Bağlantı kutuları ve sonlandırmaların yakınındaki kabloların minimum bükülme yarıçapı	15 gün	12 boyutlu	12 boyutlu	10 gün
Not: D kablonun dış çapıdır

Performans parametresi

Nominal gerilim: 0,6/1 kV

Test voltajı: 5 dakika boyunca 3,5kV herhangi bir arıza meydana gelmedi

Çalışma sıcaklığı: -0°C ila +90°C

Kısa devre sıcaklığı: +250 ºC

Amper (A) cinsinden akım taşıma kapasitesi

Nominal gerilim 0,6/1kV XLPE yalıtımlı güç kablosu
amper cinsinden akım taşıma kapasitesi（A）
Ortam sıcaklığı: Havada: 40°C, Yerde: 25°C
İletken sıcaklığı: 90°C
Toprak termal direnç katsayısı: 1,0k·m/W
Tip	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
Çekirdek sayısı	Tek çekirdekli				Çoklu çekirdek
Kesit alanı, mm²	Havada		Yerde		Havada		Yerde
Kesit alanı, mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Not: Tek damarlı kabloların zırhı manyetik olmayan malzemelerden yapılmıştır.
