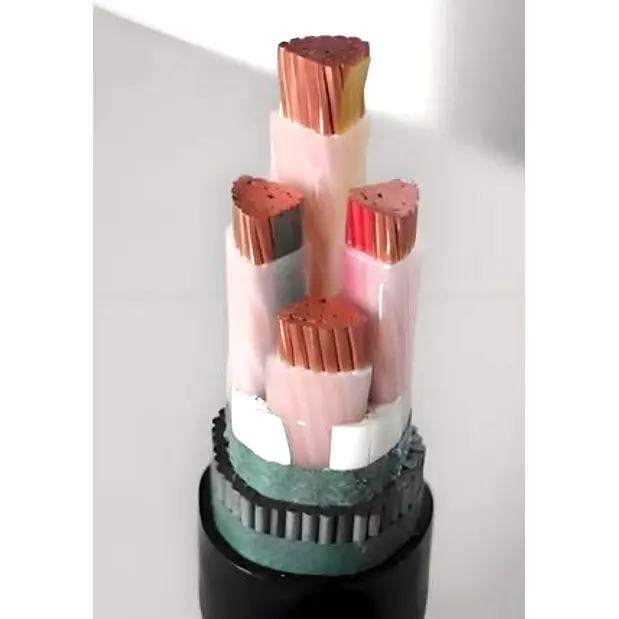

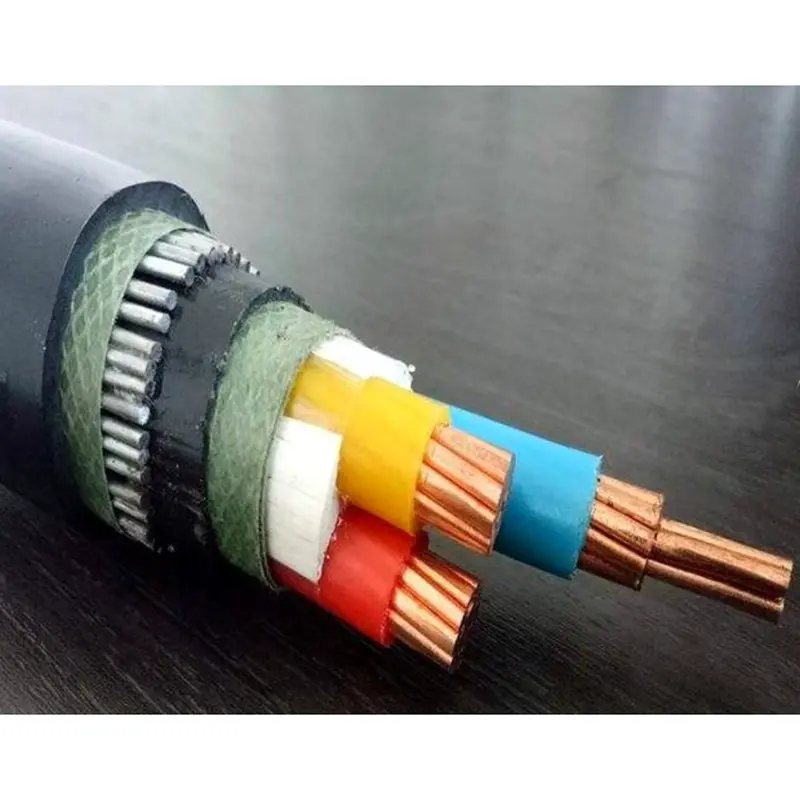

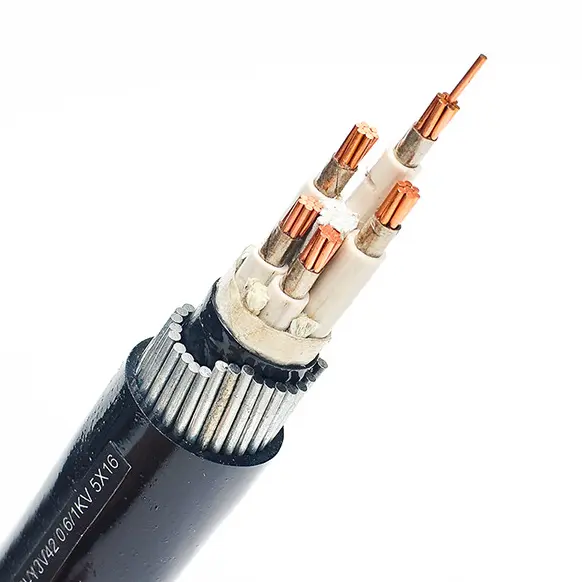

XLPE İzoleli PVC Kılıflı SWA Güç Kablosu

XLPE Yalıtımlı PVC Kılıflı SWA Güç Kablosu, T1R bakır iletken, XLPE yalıtım, PVC sarma bandı Çelik savak zırhı ve PVC kılıftan oluşur.

Yaygın kablo türleri YJV32, ZC-YJV32, ZB-YJV 32, ZA-YJV 32, ZCN-YJV 32, ZBN-YJV32, ZCN-YJV32, CU/XLPE/PVC/SWA/PVC, CU/MICA/XLPE/PVC/SWA/PVC'dir.

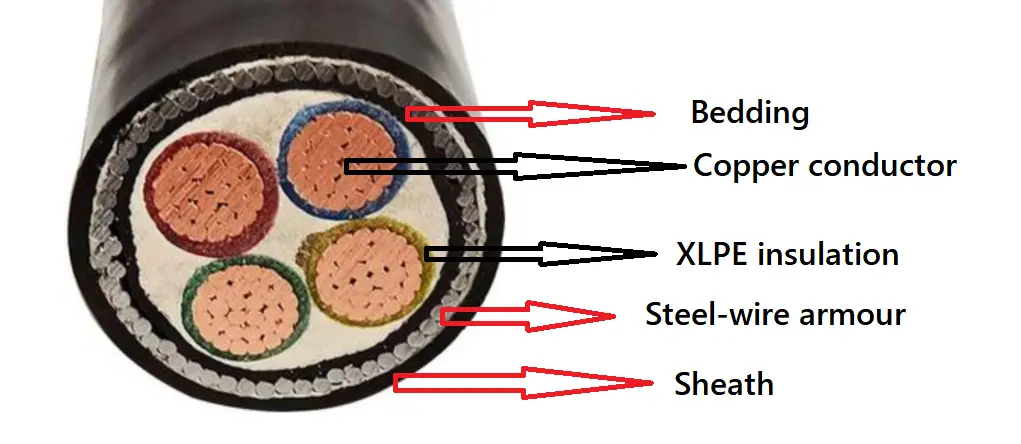

Ürün Yapısı

XLPE Yalıtımlı PVC Kılıflı SWA Güç Kablosu, T1R bakır iletken, XLPE yalıtım, PVC sarma bandı Çelik savak zırhı ve PVC kılıftan oluşur.

İletken: Bakır veya Alüminyum iletken, yuvarlak ayaklı veya Şekilli, IEC 60228'e göre Sınıf 2

ve GB/T 3956-2008, Kesit alanı 6 mm'den fazla olmadığı için², sağlam bir yuvarlak

IEC 60228 ve GB/T 3956-2008'e göre Sınıf 1 iletken kullanılabilir.

Yalıtım: Yalıtım kalınlığı, malzeme özelliği IEC 60502 ve GB/T 12706'ya uygun olacaktır.

Damar Rengi: 1 damar: kırmızı veya sarı veya yeşil veya mavi veya siyah

2 çekirdek: kırmızı, mavi veya kırmızı, siyah

3 çekirdek: sarı, yeşil, kırmızı veya kırmızı, sarı, mavi

4 çekirdek: sarı, yeşil, kırmızı, mavi veya kırmızı, sarı, mavi, siyah

5 çekirdek: sarı, yeşil, kırmızı, mavi, siyah veya kırmızı, sarı, mavi, siyah, yeşil

5 coe'nin üstünde: siyah numaralı veya farklı renkli şeritli beyaz damarlar

İç kaplamalar: İç kaplamalar ekstrüzyona tabi tutulabilir veya üst üste bindirilebilir. Malzemeler kablonun çalışma sıcaklığına uygun ve izolasyon malzemesiyle uyumlu olacaktır.

Çelik telli zırh: Çok damarlı kablolarda zırh, çelik tellere uygun bir iç kaplama üzerine uygulanacaktır. A.c.'de kullanım için tek damarlı kablolar. Sistemler manyetik olmayan çelik tellerden oluşacaktır.

Dış kılıf: Kılıf kalınlığı, malzeme özelliği IEC 60502 ve GB/T 12706'ya uygun olacaktır.

Alev geciktirici kablo: Alev geciktirici PVC dış kılıf malzemesi kullanılacaktır. Alev geciktirici kaliteler üç kategoriye ayrılabilir: Grup A, B ve C.

Yangına dayanıklı kablo: İletkenin etrafına iki kat Mika bant sarılacaktır.

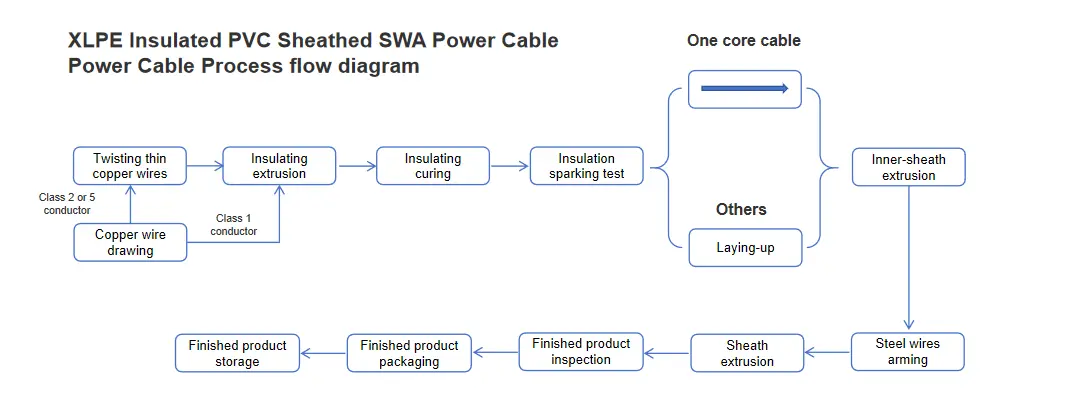

Süreç akış şeması

Performans parametresi

Nominal gerilim: 0,6/1 kV

Test voltajı: 5 dakika boyunca 3,5kV herhangi bir arıza meydana gelmedi

Çalışma sıcaklığı: -5°C ila +90°C

Kısa devre sıcaklığı: +250 ºC

Minimum Esneme Bükme yarıçapı: 15* OD;

Minimum Statik Bükme yarıçapı: 10* OD;

Kablo testi:

1. İletken DC direnç testi: 20°C iletken DC direnci GB/T 3956-2008, IEC 60228'e uygun olacaktır.

2. AC voltaj testi: 3,5kV/5 dak, arıza yok.

Örnekleme testi:

1. İletken yapı denetimi: GB/T 3956-2008, IEC 60228'in teknik gereksinimlerine uygun olacaktır.

2. Yalıtım, astar, çelik bant zırh ve kılıf yapısının boyutu, GB/T 12706.1-2020, IEC 60502.1 gerekliliklerine uygun olacaktır.

Termal uzama testi:

Numune alma ve test prosedürleri GB/T 2951.21-2008, IEC 60811-2-1, Bölüm 9 hükümlerine uygun olacak ve sonuçlar GB/T 12706.1-2020, IEC 60502.1 hükümlerine uygun olacaktır.

Tip testi:

Yalıtım ve kılıfın mekanik ve fiziksel performans testi, GB/T 12706.1-2020 ve IEC 60502.1 gerekliliklerine uygun olacaktır.

Elektrik performansı GB/T 12706.1-2020, IEC 60502.1'e uygun olacaktır.

Tek kablo yanma testi GB/T 19666-2019, IEC 60332'ye uygun olacaktır.

Kablonun paketlenmiş alev geciktirici testi, GB/T 19666-2019, IEC 60332 gerekliliklerini karşılar.

Kabloların yangına dayanıklılık testi, GB/T 19666-2019 ve IEC 60331 gerekliliklerine uygun olacaktır.

Amper (A) cinsinden akım taşıma kapasitesi

Paketleme ve Teslimat

Paketleme Detayları:

Satın aldığınız miktara ve gereksinimlere göre belirlenir. Müzakere edilebilir.

Liman: Tianjin Limanı

Teslimat: Deniz Yoluyla, Hava Yoluyla, Ekspres Yoluyla.
