BS 5467 Güç Kablosu

Tianjin Beida fabrikasından BS 5467 Güç Kablosu satın alın, fabrika doğrudan fiyatları sunabiliriz. Bu tip kablo İngiliz standartlarına uygundur ve güç kaynağı ve kontrol hatlarında kullanılabilir. Çelik tel zırhla korunmaktadır ve belirli çekme ve basma kuvvetlerine dayanabilmektedir. Binaların içinde kullanılabilir veya doğrudan yer altına gömülebilir.

Talep Gönder

Ürün Açıklaması

Bu BS 5467 standart güç kablosu, hem güç kaynağı hem de kontrol hatları için uygun, iyi tasarlanmış ve tamamen işlevsel olup, çeşitli endüstriyel ve sivil uygulamalar için istikrarlı ve güvenilir bir güç iletim çözümü sağlar. Eşsiz çelik tel zırhı önemli bir öne çıkan özelliktir. Bu tasarım, yalnızca kablonun mekanik mukavemetini arttırmakla kalmaz, çekme ve sıkıştırma kuvvetlerine dayanmasını ve harici fiziksel hasara etkili bir şekilde direnmesini sağlar, aynı zamanda dayanıklılığını ve hizmet ömrünü önemli ölçüde artırarak zorlu ortamlarda bile istikrarlı çalışmayı korur.

Tianjin Beida'nın BS 5467 güç kablosu aynı zamanda çevreye mükemmel uyum sağlama özelliğine sahiptir. İster yüksek binalardaki dahili kablolama, ister karmaşık yer altı projeleri olsun, bu kablo her şeyin üstesinden kolaylıkla gelir. Binaların içinde, hem estetik hem de pratiklik sunarak çeşitli dekor tarzlarına kusursuz bir şekilde entegre olur; Yer altına gömüldüğünde ise üstün korozyon ve su direnci, kablonun uzun süreli gömülme sırasında çevresel faktörlerden etkilenmemesini sağlayarak sürekli ve stabil güç iletimi sağlar.

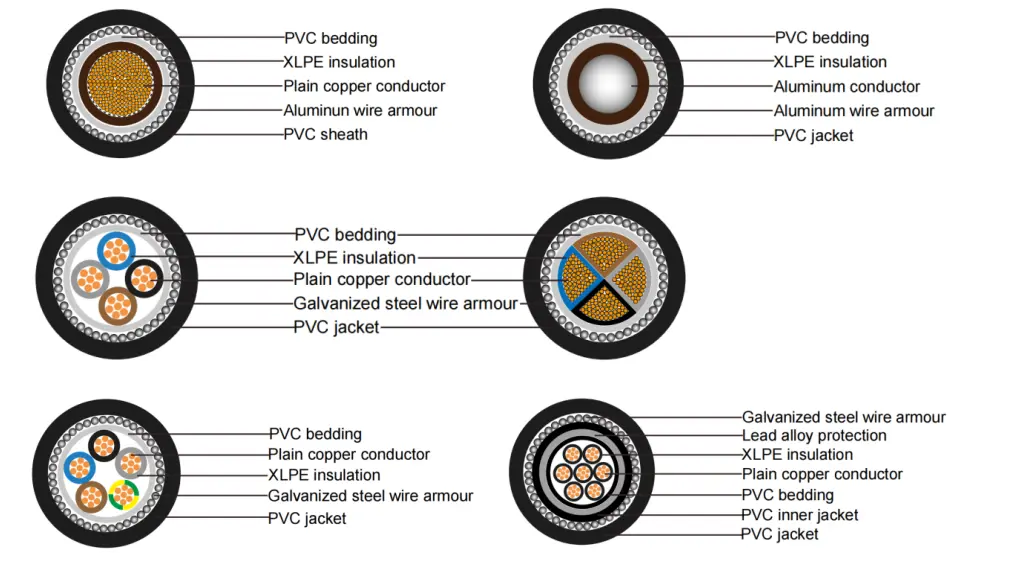

Ürün Yapısı

Bs 5467 Power Cable

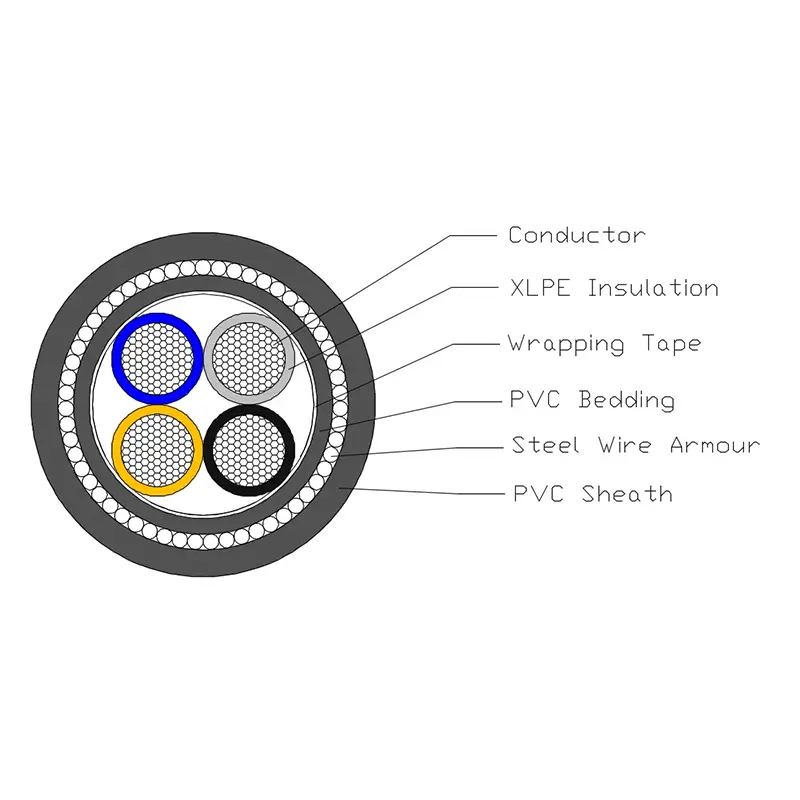

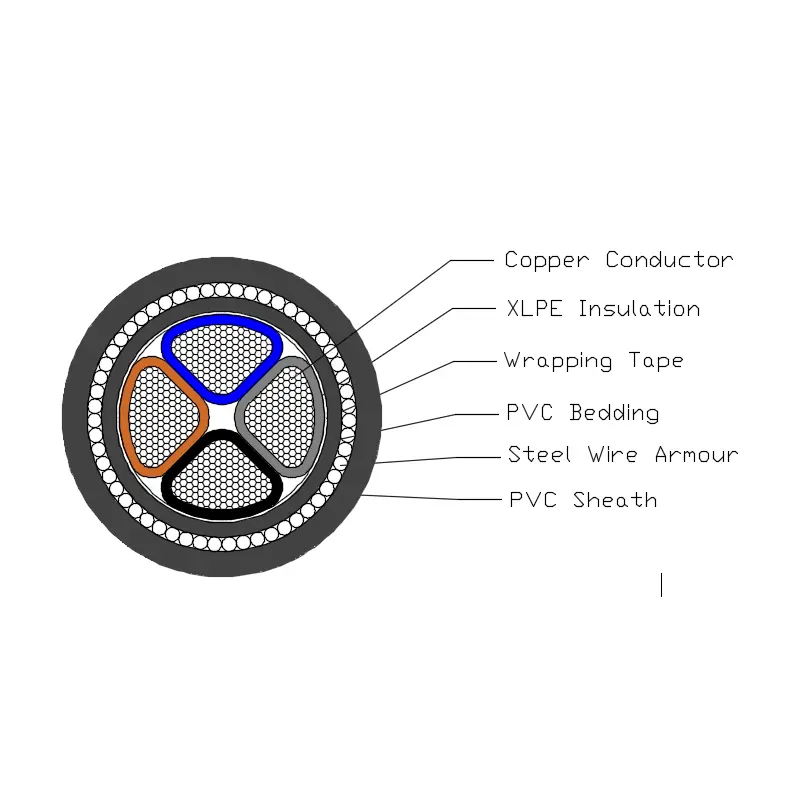

XLPE İzoleli PVC Kılıflı SWA Güç Kablosu, T1R bakır iletken, XLPE izolasyon, PVC yatak, Çelik savak zırhı ve PVC kılıftan oluşur.

İletken: Katı Bakır veya Alüminyum iletken, dairesel veya Şekilli, BS EN 60228'e göre Sınıf 2.

İzolasyon: BS 7655-1.3'e göre XLPE Tip GP8

Damar Rengi: 1 damar: kahverengi veya mavi

2 çekirdek: kahverengi, mavi

3 çekirdek: kahverengi, siyah, Gri

4 çekirdek: mavi, kahverengi, siyah, Gri

5 çekirdek:yeşil/sarı, mavi, kahverengi, siyah, Gri

5 coe'nin üstünde: siyah numaralı beyaz damarlar

Yataklama: Yataklama, kablonun çalışma sıcaklığına uygun, ekstrüde edilmiş polimerik malzemeden yapılacaktır.

Çelik telli zırh: Tek damarlı kablo: alüminyum tel zırh

Çok damarlı kablo: çelik tel zırh

Dış kılıf: Kılıf BS 7655-4.2'de belirtilen tip 9'a göre ekstrüde PVC malzemeden olacaktır.

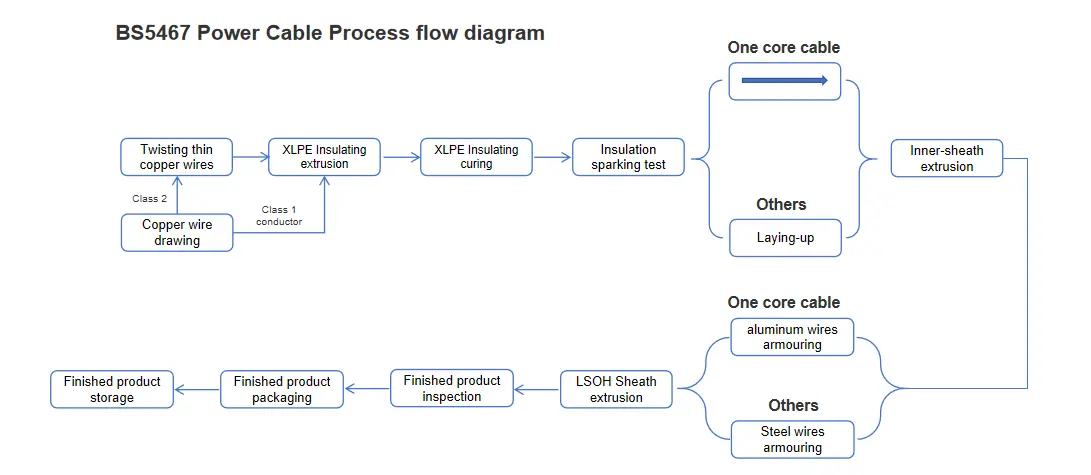

Süreç akış şeması

Bs 5467 Power Cable

Performans parametresi

BS 5467 Güç Kablosu açıkça tanımlanmış elektriksel ve fiziksel performans parametrelerine sahiptir. Nominal voltajı iki seviyeye ayarlanmıştır: 600kV ve 1000kV, çeşitli senaryolardaki voltaj gereksinimlerini karşılar. Elektriksel güvenlik testlerinde ürün, 3,5kV test voltajına 5 dakika boyunca herhangi bir arıza olmadan dayandı ve elektriksel yalıtım performansının güvenilirliğini tam olarak ortaya koydu. Sıcaklığa uyum sağlama konusunda bu ürün geniş bir çalışma sıcaklığı aralığına sahiptir ve 0°C ila +90°C arasındaki ortamlarda stabil şekilde çalışabilir. Bu arada kısa devre sıcaklığı +250°C'ye ulaşabilir ve bu da mükemmel yüksek sıcaklık direnci gösterir. Ayrıca bu ürün, dış çapının 12 katı minimum bükülme yarıçapıyla olağanüstü esnekliğe sahiptir ve çeşitli karmaşık ortamlarda kurulum ve kablolamayı kolaylaştırır. Alev geciktiricilik açısından bu ürün, BS EN 60332-1-2 alev geciktirici derecelendirme standardını karşılayarak yangın riskini etkili bir şekilde azaltır.

Kablo testi

Rutin Kablo Testleri

İletken DC Direnç Testi: İletken DC direnç testini 20°C'de gerçekleştirin. Ölçülen iletken DC direnç değeri, BS EN 60228 standardı Bölüm 2'nin ilgili gerekliliklerine kesinlikle uygun olmalıdır.

Elektrik Kablosu Gerilim Testi: Kabloya 5 dakika süreyle 3500V gerilim uygulayın. Bu işlem sırasında kablonun herhangi bir arıza yaşamaması gerekmektedir.

Örnekleme Testleri

İletken Yapısı Muayenesi: İletken yapısı BS EN 60228'de belirtilen teknik gereksinimlere tamamen uygun olmalıdır.

Boyutsal Muayene: Kablonun yalıtımının, iç astarının, tel zırhının ve kılıfının boyutlarının tümü, BS 5467 Tablo 3'teki özel gereksinimleri karşılamalıdır.

Tek Kablo Yanma Testi: Tek kablo yanma testi sonuçları BS EN 60332-1-2 gerekliliklerine uygun olmalıdır.

Tip Testi

Yalıtım Performansı: Kablonun yalıtım performansı BS 7655-1-3'te belirtilen gereksinimleri karşılayacaktır.

İç Astar Performansı: İç astarın performansı, BS 5467 Madde 9.2'nin ilgili gerekliliklerine uygun olacaktır.

Kılıf Performansı: Kılıfın performansı BS 7655-4-2'de belirtilen gereklilikleri karşılayacaktır.

Uyumluluk Testi: Uyumluluk testinin sonuçları BS 5467 Ek C gerekliliklerine uygun olacaktır.

Yalıtım Büzülme Testi: Yalıtım büzülme testi, BS 5467 Madde 18.3'ün gerekliliklerine uygun olacak ve test yöntemi, BS EN 60811-502'ye göre gerçekleştirilecektir.

Kılıf Büzülme Testi: Kılıf büzülme testi, BS 5467 Madde 18.6'nın gerekliliklerine uygun olacaktır.

Kılıf Yırtılma Direnci Testi: Kılıf yırtılma direnci testi, BS 5467 Ek D'nin gerekliliklerini karşılayacaktır.

Yapı boyutu

İletken ve zırhın maksimum direnci
20 °C'de Tek damarlı kablo için
Tip	20 ° C'de Maksimum Direnç
İletkenin Nominal Kesit Alanı	İletken		Alüminyum tel zırh
İletkenin Nominal Kesit Alanı	Bakır	Alüminyum	Çok telli bakır iletkenli kablolar	Çok telli alüminyum iletkenli kablolar
mm²	Ω／km	Ω／km	Ω／km	Ω／km
50	0.387	0.641	1.30	1.40
70	0.268	0.443	0.75	0.84
95	0.193	0.32	0.67	0.75
120	0.153	0.253	0.61	0.69
150	0.124	0.206	0.42	0.47
185	0.0991	0.164	0.38	0.42
240	0.0754	0.125	0.34	0.38
300	0.0601	0.100	0.31	0.35
400	0.0470	—	0.22	—
500	0.0366	—	0.20	—

İletken ve zırhın maksimum direnci
20 °C'de 2 ila 5 damarlı kablo için
Tip	20 ° C'de Maksimum Direnç
İletkenin Nominal Kesit Alanı	İletken		Çelik tel zırh
	Bakır	Alüminyum	Çok telli bakır iletkenli kablolar
	Bakır	Alüminyum	2 çekirdek	3 çekirdek	4 çekirdek	5 çekirdek
mm²	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km
1.5	12.1	—	10.20	9.50	8.80	8.20
2.5	7.41	—	8.80	8.20	7.70	6.80
4	4.61	—	7.90	7.50	6.80	6.20
6	3.08	—	7.00	6.70	4.30	3.90
10	1.83	—	6.00	4.00	3.70	3.40
16	1.15	1.91	3.70	3.50	3.10	2.20
25	0.727	1.20	3.70	2.50	2.30	1.80
35	0.524	0.868	2.60	2.30	2.00	1.60
50	0.387	0.641	2.30	2.00	1.80	1.10
70	0.268	0.443	2.00	1.80	1.20	0.94
95	0.193	0.32	1.40	1.30	1.10	—
120	0.153	0.253	1.30	1.20	0.76	—
150	0.124	0.206	1.20	0.78	0.68	—
185	0.0991	0.164	0.82	0.71	0.61	—
240	0.0754	0.125	0.73	0.63	0.54	—
300	0.0601	0.100	0.67	0.58	0.49	—
400	0.0470	—	0.59	0.52	0.35	—

Amper (A) cinsinden akım taşıma kapasitesi

Nominal gerilim 0,6/1kV XLPE yalıtımlı güç kablosu
amper cinsinden akım taşıma kapasitesi（A）
Ortam sıcaklığı: Havada: 40°C, Yerde: 25°C
İletken sıcaklığı: 90°C
Toprak termal direnç katsayısı: 1,0k·m/W
Tip	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
Çekirdek sayısı	Tek çekirdekli				Çoklu çekirdek
Kesit alanı, mm²	Havada		Yerde		Havada		Yerde
Kesit alanı, mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Not: Tek damarlı kabloların zırhı manyetik olmayan malzemelerden yapılmıştır.
