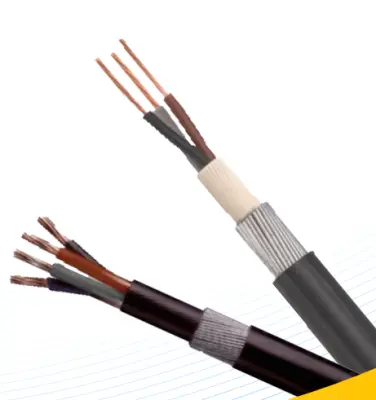

BS 6346 Güç Kablosu

Tianjin Beida, Çin BS 6346 Güç Kablosu üreticisi ve tedarikçisidir. Bu tür kablolar alçak gerilim sistemlerinde güç kaynağı ve kontrol hatlarında kullanılabilir. Kablo PVC ile yalıtılmış ve kılıflanmış olup çelik tel zırhla korunmaktadır. Kablo gerilime ve basınca dayanabilir. Binaların içine monte edilebilir veya doğrudan yer altına gömülebilir.

Talep Gönder

Ürün Açıklaması

Profesyonel bir üretici olarak Beida'nın BS 6346 güç kablosu, kablonun uzun süreli istikrarlı çalışmasını sağlamak için harici gerilime ve basınca etkili bir şekilde direnebilen çelik tel zırh tasarımına sahip gelişmiş PVC yalıtım ve kılıf malzemelerini benimser. BS 6346 güç kabloları, ister binaların içine döşensin, ister doğrudan yeraltına gömülsün, yüksek düzeyde güvenlik ve sağlamlık sunar. Bakır iletkeni, PVC yastığı ve çelik tel zırh tasarımı, kablonun karmaşık ortamlardaki fiziksel basınca dayanmasını sağlar, güç sistemlerinin normal çalışmasını sağlar ve geleneksel güç kablolarının zorlu ortamlarda kolayca hasar görmesi sorununu çözer.

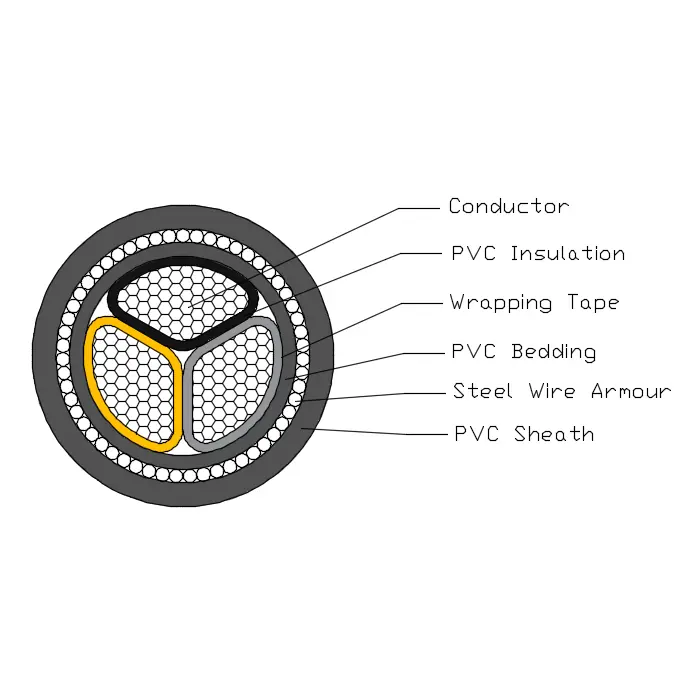

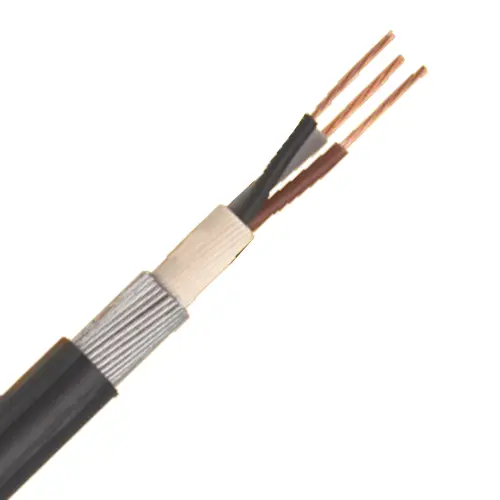

Ürün Yapısı

Bs 6346 Power Cable

BS 6346 Güç Kablosu, T1R bakır iletken, PVC izolasyon, PVC yataklama, Çelik savak zırhı ve PVC kılıftan oluşur.

İletken: Katı Bakır veya Alüminyum iletken, dairesel veya Şekilli, BS EN 60228'e göre Sınıf 2.

İzolasyon: BS 7655-1.3'e göre PVC Tip GP8

Damar Rengi: 1 damar: kahverengi veya mavi

2 çekirdek: kahverengi, mavi

3 çekirdek: kahverengi, siyah, Gri

4 çekirdek: mavi, kahverengi, siyah, Gri

5 çekirdek:yeşil/sarı, mavi, kahverengi, siyah, Gri

5 coe'nin üstünde: siyah numaralı beyaz damarlar

Yataklama: Yataklama, kablonun çalışma sıcaklığına uygun olarak ekstrüde edilmiş LSOH polimerik malzemeden yapılacaktır.

Çelik telli zırh: Tek damarlı kablo: alüminyum tel zırh

Çok damarlı kablo: çelik tel zırh

Dış kılıf: Kılıf BS 7655'de belirtilen ekstrüde PVC Tip TM1 malzemeden olacaktır.

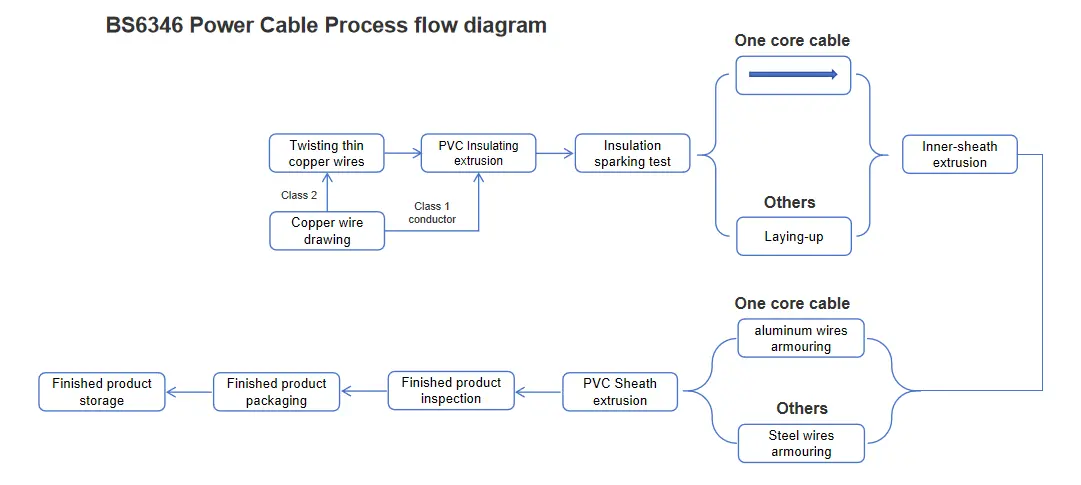

Süreç akış şeması

Bs 6346 Power Cable

Performans parametresi

Anma gerilimi: 600/1000kV

Test voltajı: 5 dakika boyunca 3,5kV herhangi bir arıza meydana gelmedi

Çalışma sıcaklığı: 0°C ila +60°C

Kısa devre sıcaklığı: +160 ºC

Minimum Bükülme yarıçapı: 12* OD;

Alev geciktirici: BS EN 60332-1-2

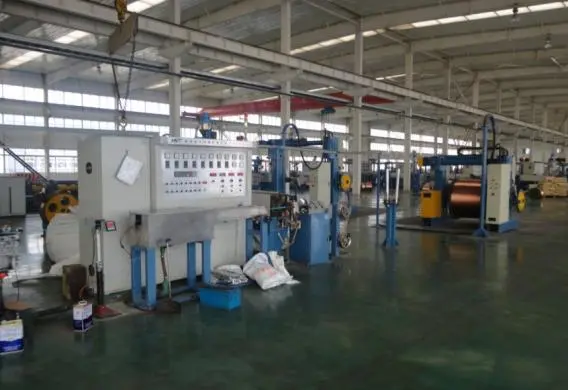

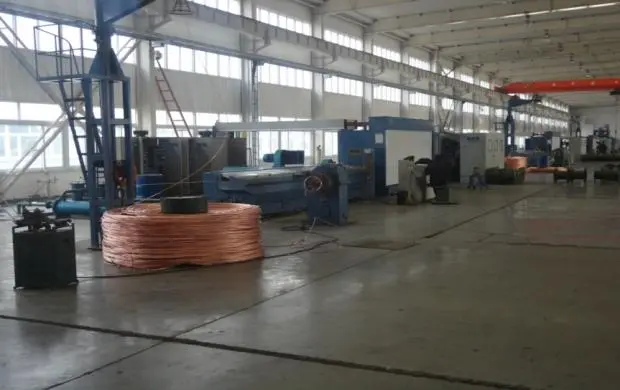

üretim ve muayene ekipmanları

çizim makinesi

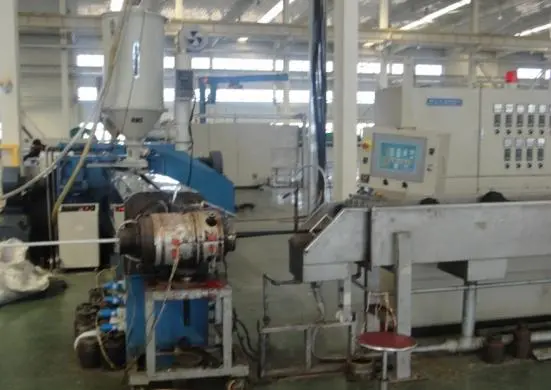

yalıtım ekstruder

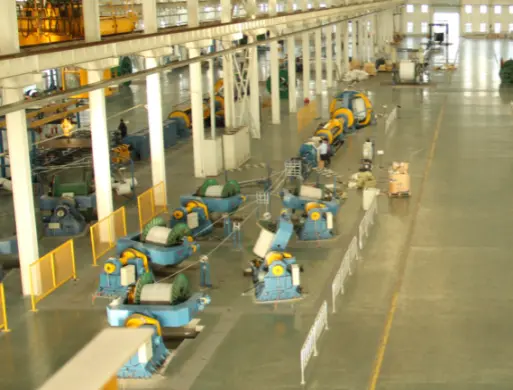

kablo oluşturucu

kılıf ekstruder

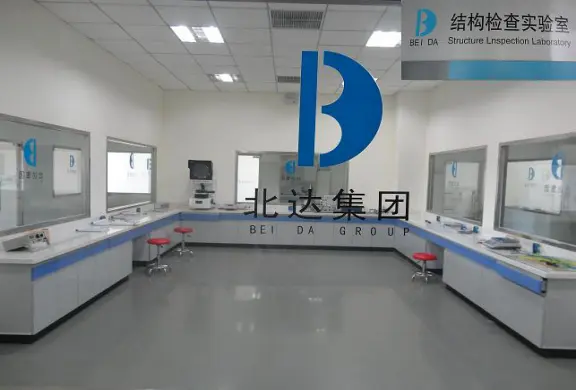

yapısal ve elektriksel performans laboratuvarı

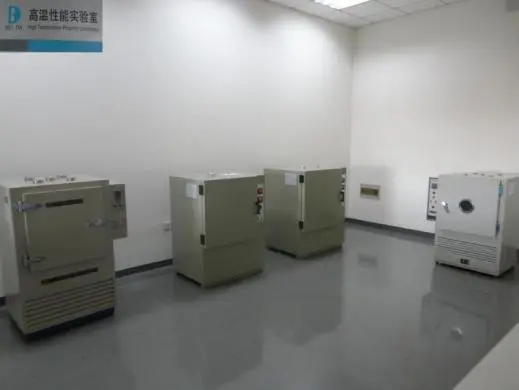

ısıyla yaşlandırma odası

Amper (A) cinsinden akım taşıma kapasitesi

Nominal gerilim 0,6/1kV PVC izolasyonlu güç kablosunun amper cinsinden akım taşıma kapasitesi (A) Ortam sıcaklığı: havada: 40°C, toprakta: 25° İletken sıcaklığı: 70° Toprak termal direnç katsayısı: 1,0k·m/W
Nominal gerilim 0,6/1kV PVC izolasyonlu güç kablosunun amper cinsinden akım taşıma kapasitesi (A) Ortam sıcaklığı: havada: 40°C, toprakta: 25° İletken sıcaklığı: 70° Toprak termal direnç katsayısı: 1,0k·m/W
Tip	CU/PVC/PVC, AL/PVC/PVC, CU/PVC/PVC/STA/PVC, AL/PVC/PVC/STA/PVC, CU/PVC/PVC/AWA/PVC, AL/PVC/PVC/AWA/PVC				CU/PVC/PVC, AL/PVC/PVC, CU/PVC/PVC/STA/PVC, AL/PVC/PVC/STA/PVC, CU/PVC/PVC/SWA/PVC, AL/PVC/PVC/SWA/PVC
Çekirdek sayısı	Tek çekirdekli				Çoklu çekirdek
Kesit alanı, mm²	Havada		Yerde		Havada		Yerde
Kesit alanı, mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	24	—	29	—	15	—	19	—
2.5	31	24	38	30	19	13	27	19
4	41	32	49	39	25	19	36	27
6	52	42	61	50	33	26	47	35
10	72	55	83	64	41	34	58	46
16	95	73	105	83	57	44	78	58
25	120	96	135	105	76	59	100	76
35	150	115	160	125	98	76	130	98
50	180	140	195	150	115	90	155	115
70	230	175	240	185	145	110	185	145
95	280	215	285	220	180	140	225	170
120	325	250	325	250	225	175	270	205
150	375	290	365	285	260	200	310	235
185	430	335	415	320	300	230	350	265
240	510	395	480	375	345	270	395	300
300	585	455	545	425	390	305	445	350
400	690	540	625	490	—	—	—	—
500	800	630	710	560	—	—	—	—
630	920	740	810	645	—	—	—	—
Not: Tek damarlı kabloların zırhı manyetik olmayan malzemelerden yapılmıştır.
