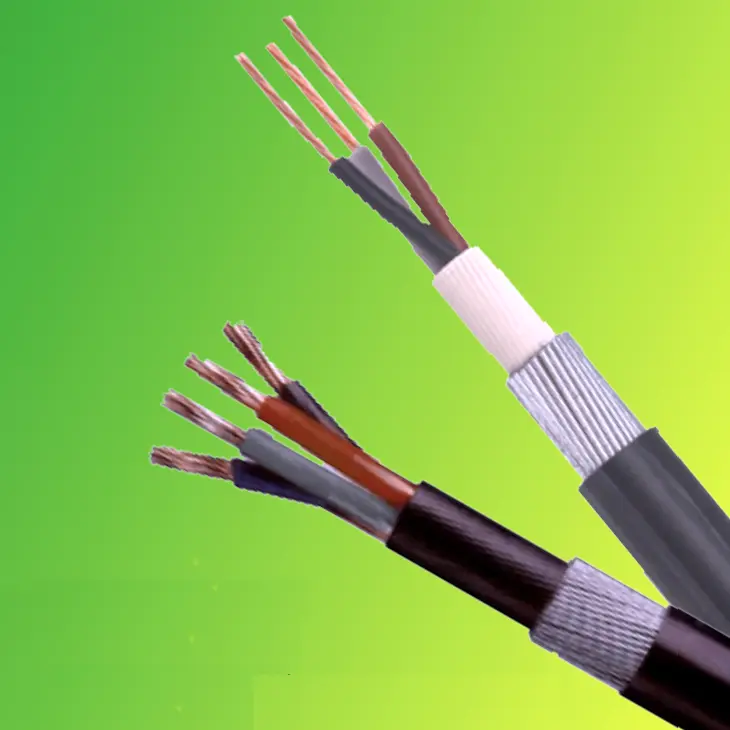

BS 6724 Güç Kablosu

BS 6724 Güç Kablosunun fabrika doğrudan fiyatlarını almak için tedarikçiniz olarak Beida'yı seçebilirsiniz. Bu tip kablo İngiliz standartlarına uygundur ve güç kaynağı ve kontrol hatlarında kullanılabilir. Kablo halojen içermeyen, düşük dumanlı bir kılıfla korunmaktadır. Yangın durumunda bu kablo çok az duman üretir ve duman toksik değildir. Nüfusun yoğun olduğu bölgelerde kullanıma uygundur ve binaların içine monte edilebildiği gibi doğrudan yer altına da gömülebilir.

Talep Gönder

Ürün Açıklaması

Beida, Çin'de profesyonel bir kablo ve tel tedarikçisidir. Ürün yapısı itibarıyla BS 6724 Güç Kablomuz çapraz bağlı polietilen (XLPE) izolasyon ve halojen içermeyen, düşük dumanlı poliolefin kılıf kullanarak galvanizli çelik tel zırh katmanıyla birleştirerek çok katmanlı bir koruma sistemi oluşturur. Halojen içermeyen, düşük dumanlı kılıfın önemli güvenlik avantajları vardır; Yangına maruz kaldığında son derece düşük miktarda duman çıkararak dumanın ortam ışık iletimi üzerindeki etkisini azaltarak kaçış görünürlüğünü sağlamakla kalmaz, aynı zamanda toksik olmayan ve aşındırıcı olmayan duman üreterek ikincil yaralanmaları önler ve yoğun nüfuslu alanların güvenlik ihtiyaçlarını tam olarak karşılar.

Kablolar, tek çekirdekliden 48 çekirdekliye kadar çeşitli özelliklerde mevcuttur. İletkenler, mükemmel iletkenlik sunan yüksek kaliteli tavlanmış bakırdan yapılmıştır. Yalıtım katmanı yüksek yalıtım gücüne sahiptir ve güvenli çalışmayı sağlamak için dayanım voltajı testinden geçmiştir. Tianjin Beida BS 5467 güç kabloları, endüstriyel tesislerde güç iletimi, yüksek binalarda kablolama veya yer altı boru hatlarında güç dağıtımı için profesyonel kalitede güç iletimi için sağlam bir güvenlik bariyeri oluşturarak güvenilir çözümler sunar.

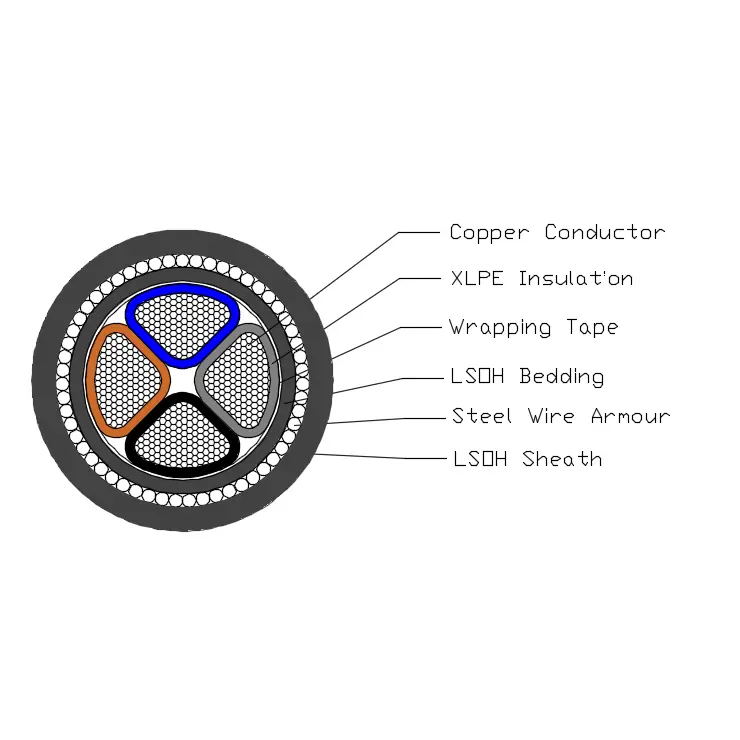

Ürün Yapısı

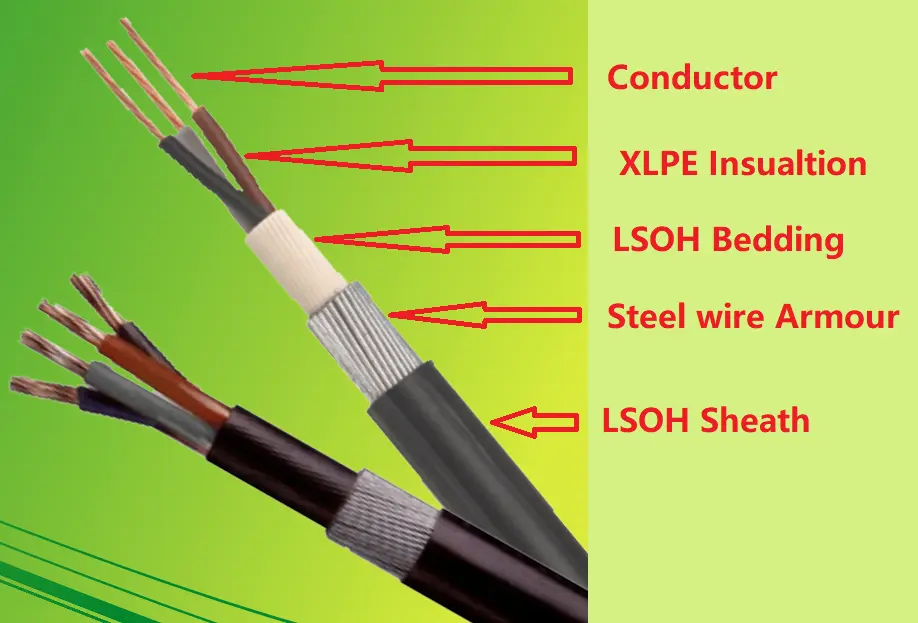

BS 6724 Güç Kablosu, T1R bakır iletken, XLPE izolasyon, PVC yataklama, Çelik savak zırhı ve LSOH kılıftan oluşur.

İletken: Katı Bakır veya Alüminyum iletken, dairesel veya Şekilli, BS EN 60228'e göre Sınıf 2.

İzolasyon: BS 7655-1.3'e göre XLPE Tip GP8

Damar Rengi: 1 damar: kahverengi veya mavi

2 çekirdek: kahverengi, mavi

3 çekirdek: kahverengi, siyah, Gri

4 çekirdek: mavi, kahverengi, siyah, Gri

5 çekirdek:yeşil/sarı, mavi, kahverengi, siyah, Gri

5 coe'nin üstünde: siyah numaralı beyaz damarlar

Yataklama: Yataklama, kablonun çalışma sıcaklığına uygun olarak ekstrüde edilmiş LSOH polimerik malzemeden yapılacaktır.

Çelik telli zırh: Tek damarlı kablo: alüminyum tel zırh

Çok damarlı kablo: çelik tel zırh

Dış kılıf: Kılıf, BS 7655-6.1'de belirtilen ekstrüzyona tabi tutulmuş LSOH malzemeden olacaktır.

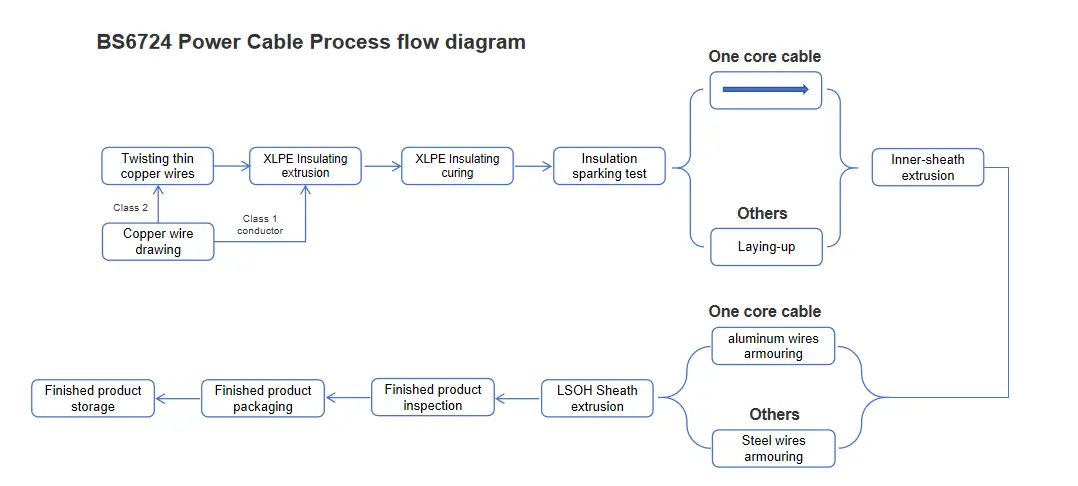

Süreç akış şeması

Performans parametresi

BS 6724 Güç Kablosu, 600/1000kV nominal gerilime sahip olup, araçların yüksek gerilimle çalışma gereksinimlerini kolaylıkla hafifletir. 3,5 kV voltajla 5 dakikalık zorlu bir stres testine herhangi bir arıza olmadan dayandı ve istikrarlı ve güvenilir yalıtım performansı sergiledi.

Ürün, 0°C ile +90°C arasında geniş bir çalışma sıcaklığı aralığına sahiptir. Aşırı yüksek sıcaklıktaki ortamlarda bile kısa devre koşullarında +250°C'ye kadar sıcaklıklara dayanabilir, bu da onu çeşitli VGA uygulamaları için uygun kılar.

Dış çapının 12 katı minimum bükülme yarıçapıyla son derece esnektir ve kurulum alanından bağımsız olarak esnek ve kolay kablolamaya olanak tanır. Ayrıca ışık emisyon seviyesi BS EN 60332-1-2 standartlarını karşılıyor, halojensiz performansı IEC 60754 ve EN 50267 tarafından sertifikalandırılmış ve duman yoğunluğu IEC 61034 ve EN 50268 gerekliliklerini karşılayarak güvenlik ve çevre dostluğunu maksimuma çıkarıyor.

Yapı boyutu

İletken ve zırhın maksimum direnci
20 °C'de Tek damarlı kablo için
Tip	20 ° C'de Maksimum Direnç
İletkenin Nominal Kesit Alanı	İletken		Alüminyum tel zırh
İletkenin Nominal Kesit Alanı	Bakır	Alüminyum	Çok telli bakır iletkenli kablolar	Çok telli alüminyum iletkenli kablolar
mm²	Ω／km	Ω／km	Ω／km	Ω／km
50	0.387	0.641	1.30	1.40
70	0.268	0.443	0.75	0.84
95	0.193	0.32	0.67	0.75
120	0.153	0.253	0.61	0.69
150	0.124	0.206	0.42	0.47
185	0.0991	0.164	0.38	0.42
240	0.0754	0.125	0.34	0.38
300	0.0601	0.100	0.31	0.35
400	0.0470	—	0.22	—
500	0.0366	—	0.20	—

İletken ve zırhın maksimum direnci
20 °C'de 2 ila 5 damarlı kablo için
Tip	20 ° C'de Maksimum Direnç
İletkenin Nominal Kesit Alanı	İletken		Çelik tel zırh
	Bakır	Alüminyum	Çok telli bakır iletkenli kablolar
	Bakır	Alüminyum	2 çekirdek	3 çekirdek	4 çekirdek	5 çekirdek
mm²	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km
1.5	12.1	—	10.20	9.50	8.80	8.20
2.5	7.41	—	8.80	8.20	7.70	6.80
4	4.61	—	7.90	7.50	6.80	6.20
6	3.08	—	7.00	6.70	4.30	3.90
10	1.83	—	6.00	4.00	3.70	3.40
16	1.15	1.91	3.70	3.50	3.10	2.20
25	0.727	1.20	3.70	2.50	2.30	1.80
35	0.524	0.868	2.60	2.30	2.00	1.60
50	0.387	0.641	2.30	2.00	1.80	1.10
70	0.268	0.443	2.00	1.80	1.20	0.94
95	0.193	0.32	1.40	1.30	1.10	—
120	0.153	0.253	1.30	1.20	0.76	—
150	0.124	0.206	1.20	0.78	0.68	—
185	0.0991	0.164	0.82	0.71	0.61	—
240	0.0754	0.125	0.73	0.63	0.54	—
300	0.0601	0.100	0.67	0.58	0.49	—
400	0.0470	—	0.59	0.52	0.35	—

Amper (A) cinsinden akım taşıma kapasitesi

Nominal gerilim 0,6/1kV XLPE yalıtımlı güç kablosu
amper cinsinden akım taşıma kapasitesi（A）
Ortam sıcaklığı: Havada: 40°C, Yerde: 25°C
İletken sıcaklığı: 90°C
Toprak termal direnç katsayısı: 1,0k·m/W
Tip	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
Çekirdek sayısı	Tek çekirdekli				Çoklu çekirdek
Kesit alanı, mm²	Havada		Yerde		Havada		Yerde
Kesit alanı, mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Not: Tek damarlı kabloların zırhı manyetik olmayan malzemelerden yapılmıştır.
