Alçak gerilim kablolarının uygulamaları

Alçak gerilim kabloları(nominal voltaj 0,6/1kV, sivil ve endüstriyel uygulamalar için ana voltaj seviyesi) güç dağıtım sistemlerinin çekirdek iletim ortamıdır. Öncelikle 380V üç fazlı ve 220V tek fazlı güç ve ekipman bağlantısının iletimi için kullanılırlar.  Sıradan kabloların aksine, daha güçlü koruma ve stabilite sunarlar ve sabit kurulum, gizli kablolama, zorlu ortamlar ve yüksek güçlü/çok devreli merkezi güç kaynağı senaryoları için uygundurlar. Sivil binalar, endüstriyel üretim, belediye mühendisliği ve dış mekan altyapısının tüm alanlarını kapsarlar. Farklı alçak gerilim kablo yapıları belirli senaryolara uyarlanmıştır. Aşağıdakiler, kullanım ihtiyaçlarını doğru bir şekilde karşılamak için bunları senaryo özellikleri ve kablo seçimi önerileri dahil olmak üzere temel uygulama alanlarına göre kategorilere ayırır:

I. Sivil İnşaat Sektörü (Konut/Ticari Binalar/Ofis Binaları)

Temel Gereksinimler: Gizli kurulum, yangına dayanıklılık ve alev geciktirme, alana uyum sağlama, güvenli ve istikrarlı iç mekan güç dağıtımının sağlanması.

Konut Binaları

Uygulanabilir Senaryolar: Villalar/büyük daireler için ana giriş hatları, bina yükseltici güç dağıtımı, yer altı garaj aydınlatması/güç devreleri, mutfak ve banyolar için yüksek güçlü merkezi güç kaynağı.

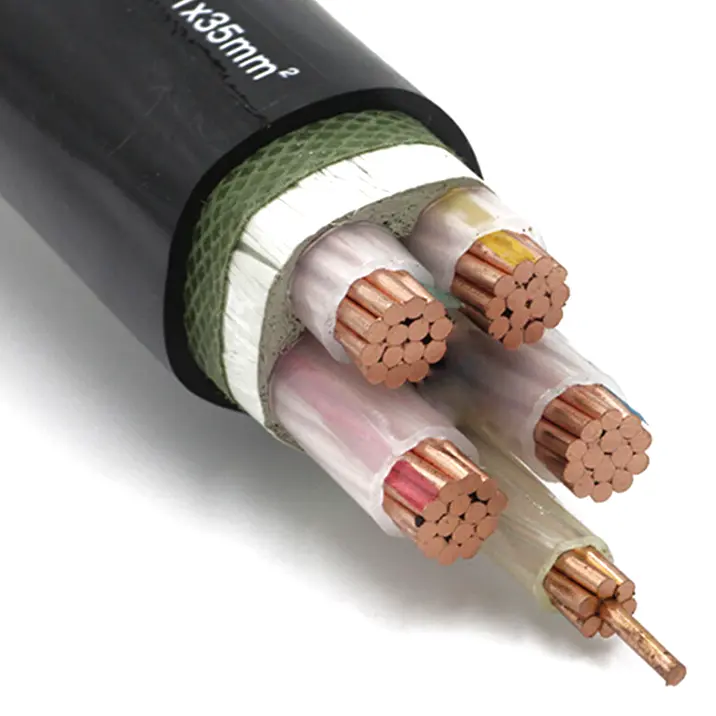

Seçim: Öncelikle YJV (çapraz bağlı polietilen yalıtımlı polivinil klorür kılıflı) kablolar (sıcaklık dayanımı 90°C, yüksek akım taşıma kapasitesi). Yüksek binalar/yangına dayanıklı alanlar için WDZ-YJV (düşük dumanlı, halojensiz, alev geciktiricili) kablolar kullanılır.  4×10/4×16㎡ ana gelen hatlar için yaygın olarak kullanılır ve bina güç dağıtımı için 4×25/4×35㎡ kullanılır; BVV kılıflı teller (basit alçak gerilim kabloları) daha küçük daireler için iç mekan ana hatları olarak da kullanılabilir.

Ticari/Ofis Binaları/Karma Kullanımlı Kompleksler

Uygulanabilir Senaryolar: Kat elektrik dağıtım ana hatları, merkezi klima/asansörler/yangınla mücadele ekipmanı için özel devreler, alışveriş merkezleri/mağaza güç kaynağı için yüksek güçlü aydınlatma.

Seçim: Yangınla mücadele ekipmanı (fanlar/sprinkler/acil durum aydınlatması) WDZ-YJV (düşük dumanlı halojensiz alev geciktirici ve yangına dayanıklı) kablolar kullanmalıdır. Sıradan güç devreleri YJV kablolarını kullanır. Her kattaki ana dağıtım kutularına güç sağlamak için büyük kesitler (50/70/95㎡) kullanılır. II. Endüstriyel Üretim Sektörü (Fabrikalar/Atölyeler/Endüstri Parkları)

Temel Gereksinimler: Mekanik aşınmaya dayanıklılık, üç fazlı elektrikli ekipmanlarla uyumluluk, yağ ve toza dayanıklılık ve sürekli üretime uygunluk.

Genel Atölyeler/Fabrikalar

Uygulanabilir Senaryolar: Atölyelerde ana güç dağıtımı, takım tezgahları, su pompaları ve fanlar gibi üç fazlı güç ekipmanlarının bağlantısı ve üretim hatları için merkezi güç kaynağı.

Seçim: YJV/YZ (kauçuk kılıflı esnek kablolar), sabit kurulum için YJV (4 çekirdekli/5 çekirdekli, örneğin 4×25+1×16㎡) ve mobil ekipmanlar (küçük makine aletleri ve el tipi elektrikli aletler gibi) için YZ kauçuk kılıflı esnek kablolar (iyi esneklik ve bükülme direnci).

Özel Endüstriyel Ortamlar

Kimya/Metalurji Atölyeleri: Yağa ve yüksek sıcaklıklara dayanıklı ZR-YJV (alev geciktirici)/NH-YJV (ateşe dayanıklı) kabloları seçin;

Madencilik/Yeraltı Operasyonları: MVV madenciliğini kullanınalçak gerilim kabloları(ezilmeye dayanıklı, korozyona dayanıklı) veya çelik tel zırhlı YJV22;

Gıda İşleme Atölyeleri: Üretim ortamının kirlenmesini önlemek için halojen içermeyen, düşük dumanlı kabloları seçin.
