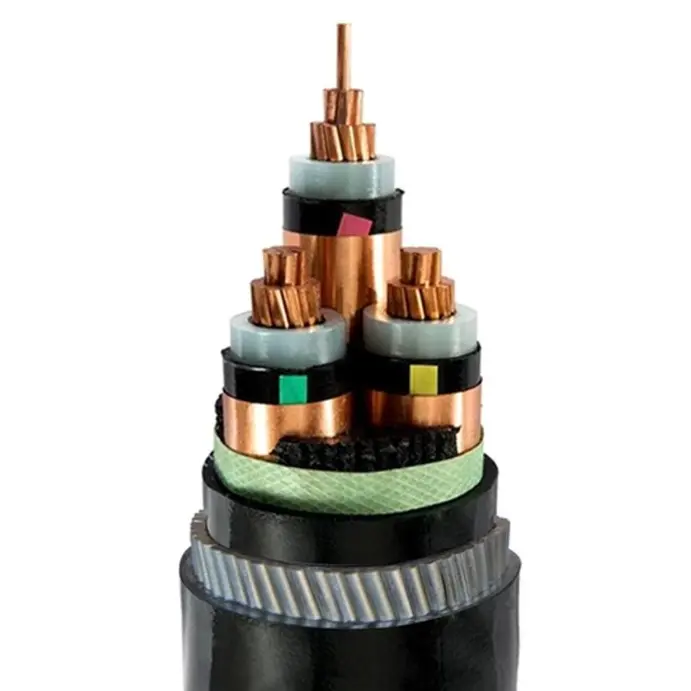

XLPE İzoleli PVC Kılıflı SWA OG Kablosu

XLPE İzoleli PVC Kılıflı SWA OG Kablosu üreticisi ve tedarikçiniz olarak Beida Group'u seçebilirsiniz. Çelik tel zırh koruması nedeniyle kablo, güçlü çekme mukavemeti ve dış mekanik kuvvetlere karşı iyi direnç gibi temel avantajlara sahiptir. Yüksek düşme yükseklikleri ve dikey kurulumlar gibi çekme mukavemeti gerektiren senaryolar için uygundurlar. Bu kablolar iletim ve dağıtım ağlarında veya endüstriyel tesislerde güç iletimi için geçerlidir.

Talep Gönder

Ürün Açıklaması

Beida Group, XLPE Yalıtımlı PVC Kılıflı SWA OG Kablosu sunma konusunda 30 yılı aşkın deneyime sahiptir; özelleştirilmiş hizmetler sunan üreticiniz ve tedarikçiniz olabiliriz.

Ürün Yapısı

Xlpe Insulated Pvc Sheathed Swa Mv Cable

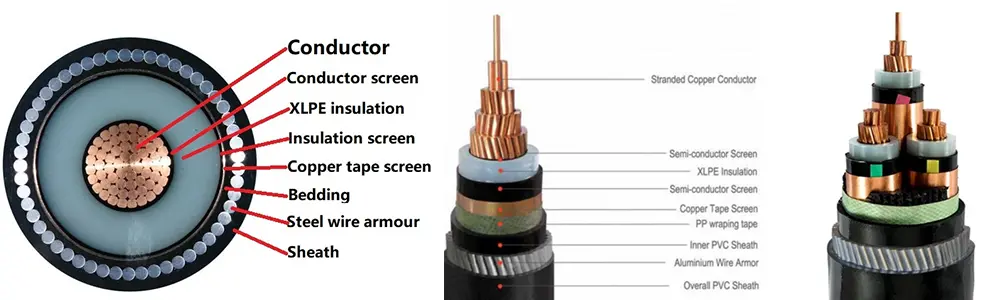

XLPE İzoleli PVC Kılıflı SWA OG Kablosu, T1R bakır iletken, XLPE izolasyon, PVC sarma bandı Çelik teller zırh ve PVC kılıftan oluşur.

İletken: Bakır veya Alüminyum iletken, yuvarlak ayaklı veya Şekilli, IEC 60228'e göre Sınıf 2

ve GB/T 3956-2008.

Yalıtım: Çapraz bağlı polietilen yalıtım, Yalıtım kalınlığı, malzeme özelliği IEC 60502-2 ve GB/T 12706.2, GB/T 12706.3'e uygun olacaktır.

İletken koruması: İletken koruması, izolasyona sıkı bir şekilde bağlanması gereken ekstrüzyonlu yarı iletken metalik olmayan malzemeden oluşmalıdır.

Yalıtım koruması: Yalıtım koruması, metalik olmayan bir yarı iletken katman ile metalik bir katmanın birleşiminden oluşmalıdır. Her bir yalıtılmış tel çekirdeği, yalıtılmış tel çekirdeğine sıkı bir şekilde bağlanan veya soyulabilir, metalik olmayan bir yarı iletken katmanla doğrudan ekstrüzyona tabi tutulmalıdır. Daha sonra metalik olmayan yarı iletken tabakanın etrafına metalik bir koruyucu tabaka üst üste getirilerek sarılmalı ve IEC 60502-2, GB/T 12706.2 ve GB/T 12706.3 hükümlerine uygun olmalıdır. İç kaplamalar: İç kaplamalar ekstrüde edilecektir. Malzemeler kablonun çalışma sıcaklığına uygun ve izolasyon malzemesiyle uyumlu olacaktır.

Çelik tel zırhı: Çok damarlı kablolarda zırh, çelik tellere uygun bir iç kaplama üzerine uygulanacaktır. A.c.'de kullanım için tek damarlı kablolar. Sistemler manyetik olmayan çelik tellerden oluşacaktır.

Dış kılıf: PVC kılıf ， Kılıf kalınlığı, malzeme özelliği IEC 60502.2 ve GB/T 12706'ya uygun olacaktır.

Alev geciktirici kablo: Alev geciktirici PVC dış kılıf malzemesi kullanılacaktır. Alev geciktirici kaliteler üç kategoriye ayrılabilir: Grup A, B ve C.

Performans parametresi

Nominal gerilim: 3,6/6 kV ila 18/30 kV; 26/35 kV

Test voltajı: Güç frekansı test voltajı 3,5U0 olmalı ve test herhangi bir kesinti olmadan 5 dakika sürmelidir.

anma gerilimi U0/U	maksimum voltaj Um	test gerilimi KV
3,6/6	7.2	12.5
6/10	12	21
8,7/15	17.5	30.5
12/20	24	42
18/30	36	63
26/35	42	90.5

İletkenin maksimum çalışma sıcaklığı: 90 ºC

Kısa devre sıcaklığı: +250 ºC

yalıtım kalınlığı:

anma gerilimi U0/U	yalıtım kalınlığı:
3,6/6	2.5
6/10	3.4
8,7/15	4.5
12/20	5.5
18/30	8.0
26/35	10.5

Çelik tel zırhlı (YJV32, CU/XLPE/PVC/SWA/PVC) ve çelik bant zırhlı (YJV22, CU/XLPE/PVC/STA/PVC) orta gerilim güç kabloları arasındaki karşılaştırma

proje	İnce çelik tel zırh	Çift çelik bant zırhı (boşluk sarma)	çekirdek farkı
Temel mekanik özellikler	Olağanüstü çekme mukavemeti, orta basınç mukavemeti ve iyi esneklik	Yüksek basınç dayanımı, düşük çekme dayanımı ve ortalama bükülme performansı	Çelik tel zırhlı güç kabloları yüksek çekme mukavemetine sahiptir; çelik bant zırhlı güç kabloları mükemmel basınç dayanımına sahiptir
döşeme yöntemi	Dikey, yüksekten düşme, su altı, baş üstü, geniş açıklık	Doğrudan gömme, boru, tünel (düşük gerilimli ortam)
koruma odağı	Çekme hasarına ve darbeye karşı dayanıklıdır ve iyi nem ve korozyon direncine sahiptir.	Ağır basınca, keskin nesnelerle delinmeye ve kemirgenlerin ısırmasına karşı dayanıklıdır	YJV32 dinamik yükler için uygundur, YJV22 ise statik yükler için uygundur
Süreç ve Maliyet	İnce çelik tel zırh işlemi karmaşıktır, malzeme maliyeti yüksektir ve genel fiyat daha da yüksektir	Çelik şerit zırh teknolojisi olgunlaşmıştır ve nispeten düşük maliyetlidir	Bütçenin kısıtlı olduğu ve çekme talebinin olmadığı durumlarda YJV22 tercih edilir
bükülme yarıçapı	Nispeten daha küçük (çelik tel tellerin iyi esnekliği nedeniyle)	Nispeten daha büyük (çelik bant sargısı bükülmeye eğilimlidir)	YJV32 kapalı alanlarda döşemeye daha uygundur

Seçim önerileri:

1. Senaryo esas olarak basınca dayanmayı içeriyorsa (doğrudan gömme, yeraltı hizmet tünelleri gibi) ve önemli bir çekme kuvveti veya yüksek düşme yüksekliği yoksa, daha yüksek maliyet etkinliği için çelik bant zırh (YJV22, CU/XLPE/PVC/STA/PVC) önerilir.

2. Dikey döşeme, geniş açıklık, su altı veya yüksek düşme yüksekliği söz konusu ise ve eksenel çekme kuvvetine dayanılması gerekiyorsa, uzun vadeli operasyonel güvenliğin sağlanması için çelik tel zırh (YJV32, CU/XLPE/PVC/SWA/PVC) tercih edilmelidir.

3. Her ikisi de orta gerilim sisteminin voltaj seviyesine, iletken kesitine ve döşeme ortamının koruma gereksinimlerine uygun olmalıdır (korozyon direnci ve alev geciktiricilik gibi özel gereksinimler ek olarak özelleştirilebilir).
