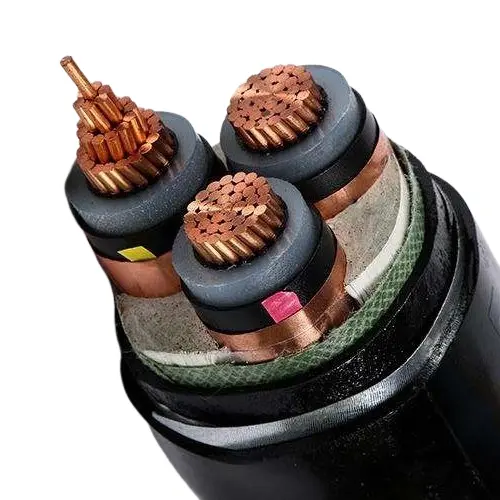

XLPE İzoleli PVC Kılıflı STA OG Kablosu

Profesyonel tedarikçi Beida tarafından sunulan bu XLPE Yalıtımlı PVC Kılıflı STA OG Kablosu, yalıtım malzemesi olarak mükemmel elektriksel özelliklere, ısı direncine ve yaşlanma direncine sahip çapraz bağlı polietilen (XLPE) kullanır. Polivinil klorür (PVC) dış kılıfla birleştiğinde neme, kimyasal korozyona ve fiziksel aşınmaya karşı korumayı daha da artırır. Çelik bant zırh katmanı, kabloya yüksek basınç ve darbe direnci sağlayarak doğrudan gömme, tüneller ve boru hatları gibi çeşitli döşeme ortamlarına uyum sağlamasına olanak tanır. Özellikle ek boru koruması gerektirmeyen ve doğrudan yer altına gömülebilen montaj yöntemleri için uygundur.

Gerilim seviyeleri açısından ürünler, farklı orta gerilim güç iletim ve dağıtım senaryolarının ihtiyaçlarını karşılayabilen 3,6/6KV, 6/10KV, 8,7/15KV, 12/20KV, 18/30KV ve 26/35KV gibi yaygın olarak kullanılan birçok spesifikasyonu kapsamaktadır. Kablo yapısı tasarımı titizdir, ilgili ulusal standartlara uygundur ve uzun vadeli iyi bir operasyonel stabiliteye ve güvenlik marjına sahiptir.

Uygulamalar:

Çapraz bağlı polietilen yalıtımlı, PVC kılıflı, çelik bant zırhlı güç kabloları, çelik bant korumaları nedeniyle öncelikle kentsel enerji dağıtımında, kırsal enerji şebekelerinde, madencilik enerjisinde ve raylı ulaşım sistemlerinde kullanılır. Trafo merkezleri, dağıtım dolapları, transformatörler ve jeneratörler gibi ekipmanları bağlamak için kullanılırlar. Bu tip kablo, enerji dağıtım ağlarında veya endüstriyel tesislerde enerji iletimi için uygundur. Doğrudan yer altına gömülebilir veya kablo kanallarına veya kablo kanallarına monte edilebilir. Kablo belirli bir basınca dayanabilir ancak çekme kuvvetine dayanamaz.

Ürün Yapısı

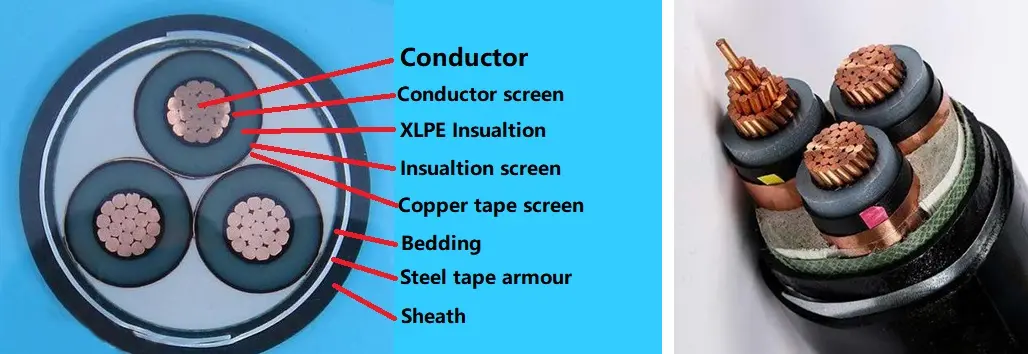

XLPE İzoleli PVC Kılıflı STA OG Kablosu, T1R bakır iletken, XLPE izolasyon, PVC sarma bandı Çelik bant zırhı ve PVC kılıftan oluşur.

İletken: Bakır veya Alüminyum iletken, yuvarlak ayaklı veya Şekilli, IEC 60228'e göre Sınıf 2

ve GB/T 3956-2008.

Yalıtım: Çapraz bağlı polietilen yalıtım, Yalıtım kalınlığı, malzeme özelliği IEC 60502-2 ve GB/T 12706.2, GB/T 12706.3'e uygun olacaktır.

İletken koruyucu: İletken koruyucu, ekstrüde edilmiş yarı iletken metalik olmayan malzemeden yapılmalı ve ekstrüde edilmiş yarı iletken malzeme, yalıtıma sıkı bir şekilde bağlanmalıdır.

Yalıtım kalkanı: Yalıtım kalkanı, metalik olmayan yarı iletken bir katman ile metalik bir katmanın birleşiminden oluşmalıdır. Yalıtım çekirdeğine sıkı bir şekilde bağlanan veya soyulabilir, metalik olmayan bir yarı iletken katman, her bir yalıtımlı çekirdeğin üzerine doğrudan ekstrüde edilmelidir. Daha sonra metalik olmayan yarı iletken tabakanın etrafına metalik bir koruyucu tabaka sarılmalıdır. IEC 60502-2, GB/T 12706.2 ve GB/T 12706.3 hükümlerine uygun olmalıdır.

İç kaplamalar: İç kaplamalar ekstrüde edilecektir. Malzemeler kablonun çalışma sıcaklığına uygun ve izolasyon malzemesiyle uyumlu olacaktır.

Çelik bant zırh: Çok damarlı kablolarda zırh, çift çelik bant uyumlu bir iç kaplama üzerine uygulanacaktır. A.c.'de kullanım için tek damarlı kablolar. sistemler manyetik olmayan çelik bantlardan oluşacaktır.

Dış kılıf: PVC kılıf ， Kılıf kalınlığı, malzeme özelliği IEC 60502.2 ve GB/T 12706'ya uygun olacaktır.

Alev geciktirici kablo: Alev geciktirici PVC dış kılıf malzemesi kullanılacaktır. Alev geciktirici kaliteler üç kategoriye ayrılabilir: Grup A, B ve C.

Performans parametresi

Nominal gerilim: 3,6/6 kV ila 18/30 kV; 26/35kV

Test voltajı: Güç frekansı test voltajı 3,5U0 olmalı ve test kesintisiz 5 dakika sürmelidir.

İletkenin maksimum çalışma sıcaklığı: 90 ºC

Kısa devre sıcaklığı: +250 ºC

Yalıtım kalınlığı:

Kablo testi

Rutin kablo testleri şunları içerir: 1) GB/T 3956-2008 ve IEC 60228 gerekliliklerine uygun olması için 20°C'deki DC direncini gerektiren iletken DC direnç testi; 2) AC voltaj testi, 3,5U0 voltajda 5 dakika boyunca sürekli, herhangi bir arıza olmamalıdır; 3) GB/T 3048.12'ye göre gerçekleştirilen kısmi deşarj testi, 1,73U0 voltajda 10pC'yi aşan tespit edilebilir bir deşarj oluşturulmamalı ve test hassasiyeti 10pC veya daha yükseğe ulaşmalıdır.

Numune alma testleri temel olarak şunları içerir: 1) GB/T 3956-2008 ve IEC 60228 gerekliliklerine uygun olması gereken iletken yapı denetimi; 2) Yalıtımın, iç astarın, çelik bant zırhın ve kılıfın yapısal boyutları IEC 60502.2, GB/T 12706.2-2020 ve GB/T 12706.3-2020 gerekliliklerini karşılamalıdır; 3) GB/T 2951.21-2008 ve IEC 60811-2-1 Bölüm 9'a uygun olarak gerçekleştirilecek termal uzama testi ve sonuçları ilgili standartlara uygun olacaktır.

Tip testi aşağıdakileri kapsar: yalıtımın ve kılıfın mekanik ve fiziksel özellikleri ile elektriksel özellikleri IEC 60502.2, GB/T 12706.2-2020 ve GB/T 12706.3-2020 gerekliliklerini karşılamalıdır; tek kablo yanma testi GB/T 19666-2019 ve IEC 60332 hükümlerine uygun olmalıdır; Paket halindeki alev geciktirici testi aynı zamanda GB/T 19666-2019 ve IEC 60332 gerekliliklerini de karşılamalıdır.

Ürün kurulum koşulları:

Kablo kurulumu sırasında ortam sıcaklığı

Çapraz bağlı etilen izolasyonlu ve PVC kılıflı güç kablolarında montaj sırasında ortam sıcaklığı 0°C'nin altında olmamalıdır.

Kablo kurulumu sırasında minimum bükülme yarıçapı

Paketleme ve Teslimat

Paketleme Detayları:

Satın aldığınız miktara ve gereksinimlere göre belirlenir. Müzakere edilebilir.

Liman: Tianjin Limanı

Teslimat: Deniz Yoluyla, Hava Yoluyla, Ekspres Yoluyla.
