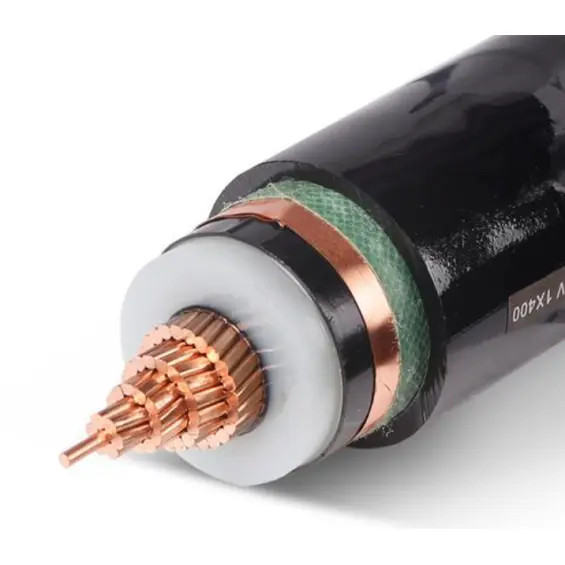

XLPE İzoleli PVC Kılıflı Zırhsız OG Kablo

Tianjin Beida, Çin XLPE İzoleli PVC Kılıflı Zırhsız OG Kablo üreticisi ve tedarikçisidir. Bu kablolar güç sistemlerinde yaygın olarak kullanılmaktadır. Kentsel elektrik şebekelerinin, endüstriyel ve madencilik işletmelerinin ve yüksek binaların "güç arteri" olarak hizmet verir ve trafo merkezlerinden çeşitli enerji terminallerine 10,35 kV yüksek gerilim elektriği iletebilir.

Orta gerilim kablolarının seçimi

1. Gerilim seviyesine göre seçim yapın; yaygın olarak kullanılan kablo seviyesi 3,6/6 kV， 6/10 kV， 8,7/15kV，12/20 kV，18/30 kV；26/35 kV

2. Ekipmanın gücüne veya aktarılan akıma göre seçim yapın, ekipmanın gücüne göre ekipmanın kullanması gereken akımı hesaplayın ve ardından kablo akım kapasitesi tablosuna göre seçim yapın. Ayrıca kablonun uzunluğunu kullanarak kablonun gerilim düşümünü hesaplamak gerekir ve gerilim düşümü %5'i geçemez.

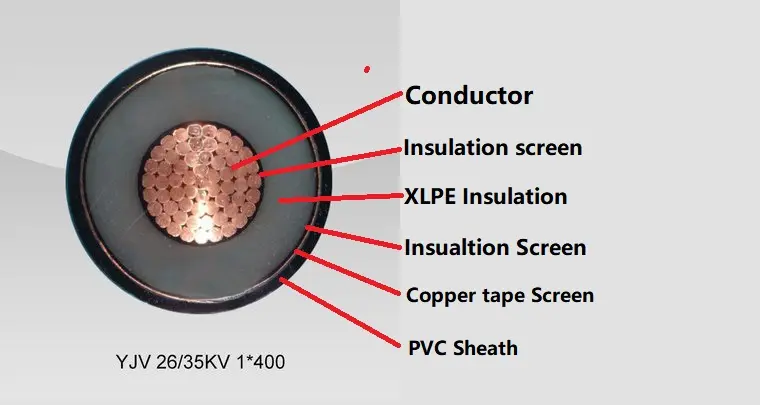

Ürün Yapısı

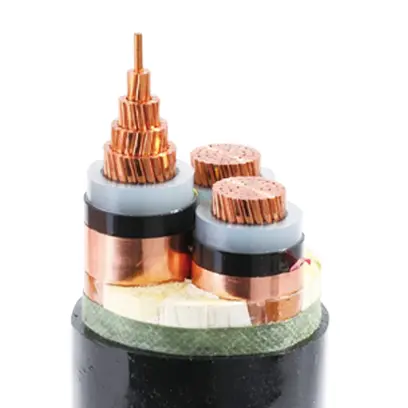

XLPE İzoleli PVC Kılıflı Zırhsız OG Kablo, T1R bakır iletken, XLPE izolasyon, PVC sarma bandı Çelik bant zırhı ve PVC kılıftan oluşur.

İletken: Bakır veya Alüminyum iletken, yuvarlak ayaklı veya Şekilli, IEC 60228'e göre Sınıf 2

ve GB/T 3956-2008.

Yalıtım: XLPE yalıtımlı ，Yalıtım kalınlığı, malzeme özelliği IEC 60502-2 ve GB/T 12706.2, GB/T 12706.3'e uygun olacaktır.

İletken kalkanı: İletken kalkanı, ekstrüzyonlu yarı iletken metalik olmayan malzemeden oluşacak ve ekstrüzyonlu yarı iletken malzeme yalıtımla yakından bağlanacaktır.

Yalıtım kalkanı: Yalıtım kalkanı, metalik olmayan yarı iletken katman ve metal katmandan oluşacaktır. Her bir yalıtımlı tel çekirdeği, yalıtımlı tel çekirdeği ile sıkı bir şekilde birleştirilmiş veya soyulabilir, metalik olmayan yarı iletken katmanla doğrudan ekstrüde edilecektir. Daha sonra metal kalkan katmanı, metalik olmayan yarı iletken katmanın dışına bindirilecek ve IEC 60502-2, GB/T 12706.2 ve GB/T 12706.3 gereklilikleri karşılanacaktır.

Dış kılıf: PVC kılıf Kılıf kalınlığı, malzeme özelliği IEC 60502.2 ve GB/T 12706'ya uygun olacaktır.

Alev geciktirici kablo: Alev geciktirici PVC dış kılıf malzemesi kullanılacaktır. Alev geciktirici kaliteler üç kategoriye ayrılabilir: Grup A, B ve C.

Performans parametresi

Nominal gerilim: 3,6/6 kV ila 18/30 kV; 26/35kV

Test voltajı: Güç frekansı test voltajı 3,5U0 olacak ve test 5 dakika boyunca kesintisiz olarak gerçekleştirilecektir.

İletkenin maksimum çalışma sıcaklığı: 90 ºC

Kısa devre sıcaklığı: +250 ºC

Yalıtım kalınlığı:

Kapsamlı kablo testi, kalite güvencesi sorunsuz!

Rutin testlerde, iletken DC direnci, AC voltajı ve kısmi deşarj, mükemmel performansı sağlamak için ulusal standartlara ve IEC standartlarına kesinlikle uygundur. Örnekleme testinde iletken yapısı, yalıtım kılıfı boyutu ve termal uzama standarttır ve kalite güvenilirdir. Tip testi daha kapsamlı olup, kablo güvenliği eskortunuz için yalıtım kılıfının mekanik ve fiziksel özelliklerini, elektriksel özelliklerini ve tekli ve toplu alev geciktirici testlerini kapsar; tamamı GB/T ve IEC standartlarına uygundur!

Ürün kurulum koşulları:

XLPE İzoleli PVC Kılıflı Zırhsız OG Kablo, montaj ortam sıcaklığı 0°'den düşük olmamalıdır.

Kurulum sırasında kablonun minimum bükülme yarıçapı

Daha güvenli, daha verimli güç aktarımı için hemen satın alın

Çapraz bağlı polietilen yalıtımlı PVC kılıflı zırhsız güç kablosunun seçimi yalnızca yüksek kaliteye yönelik bir taahhüt değil, aynı zamanda uzun vadeli istikrarlı çalışmanın da garantisidir. Bu kablonun dayanıklılığı, düşük bakım maliyetleri ve yüksek iletim verimliliği, işletmelere önemli ölçüde maliyet tasarrufu sağlayabilir ve güç sisteminin genel verimliliğini önemli ölçüde artırabilir. Kablonun uzun süreli kullanımı, elektrik kesintisinden kaynaklanan bakım ve değiştirme maliyetlerini büyük ölçüde azaltabilir, böylece işletmelere daha yüksek bir yatırım getirisi sağlayabilir.
